パンケーキ ステッピング モーター
Created with Pixso.

Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用

Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用

ブランド名: Casun
モデル番号: 36SHD4301-11B1
MOQ: 1個
価格: $3-$3.8
支払条件: D/A,T/T,L/C,D/P
供給能力: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
シャフト直径:
4.5 mm
エンジンの種類:
ステップモーター
Housing Material:
アルミニウム
Steperの角度:
1.8°
段階:
2
prouct:
ネマ 14
流動:
0.3 A
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

Casun NEMA 14のステッピング モーター

,

パンケーキ NEMA 14 ステッピングモーター

製品の説明

Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用

Casun Nema 14 パンケーキステッピングモーターは、精密機器向けのコンパクトで効率的なソリューションです。 低消費電力(4.65 V、0.3 A)で、スムーズで正確なモーションコントロールを実現し、小型CNCマシン、医療機器、実験装置など、スペースと精度が重要な用途に最適です。





特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • ご要望に応じてカスタマイズ可能

寸法

Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用 0

モーター仕様



ステップ角



1.8 °

フレームサイズ



36 mm

相数



2相

定格電流



0.3 アンペア

保持トルク



70 mN.m

抵抗



15.5 オーム

インダクタンス



7.0 mH

ローター慣性



4 g.cm²

モーター重量



0.06 kg

接続



バイポーラ



動作仕様



モーター



ステップ角: 1.8°

最高温度: 最大80°C

周囲温度: -20 °C ~ 50°C

保管温度: -20 °C ~ 100°C

湿度範囲: 85%以下、結露しないこと

マグネットワイヤー絶縁: クラスB 130℃

絶縁抵抗: 500 VDCで100Mオーム

誘電耐力: 1分間500 VDC



エンコーダー







電圧: 5 V

出力: A + A - B + B - Z + Z -



サブモデル



モデル 保持トルク ステップ角 長さ シャフトの種類 定格電流
35SHD0307 80 mN.m 1.8° 20 mm Dシャフト-20mm 0.4A
35SHD0001 100 mN.m 1.8° 26 mm Dシャフト-20mm 0.4A
35SHD0102 150 mN.m 1.8° 34 mm Dシャフト-20mm 0.75A
35SHD0801 230 mN.m 1.8° 40 mm Dシャフト-20mm 0.5A





ダウンロード



当社の標準モーターがお客様のニーズを満たせない場合、

お客様のニーズに合わせてモーターをカスタマイズできます。


カスタマイズ内容には、特殊シャフト、巻線パラメータ、設置寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダー | ブレーキ | ギアボックス | シャフト

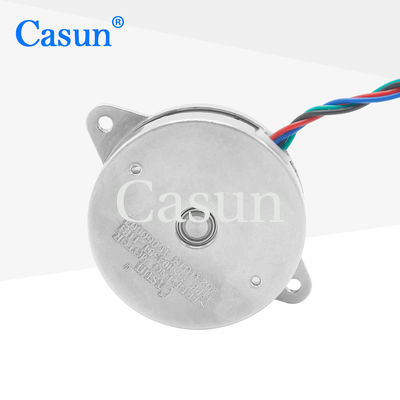

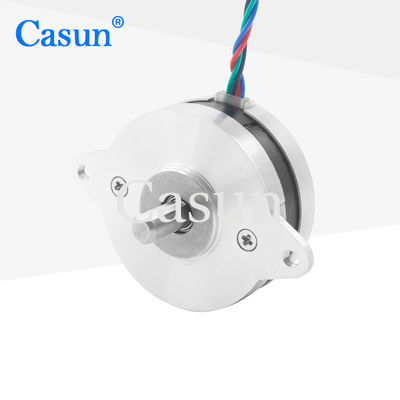

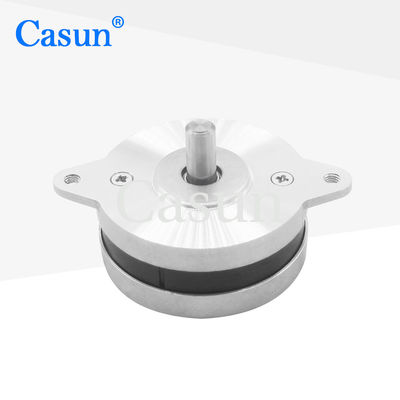

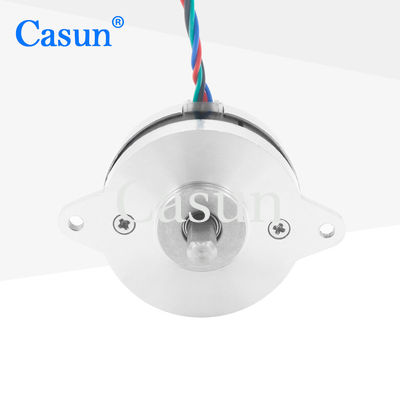

Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用 1 Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用 2 Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用 3 Casun Nema 14 パンケーキステッピングモーター 4.65 V 0.3 A 精密機器用 4





見積もりを依頼する」ボタンをクリックして、お客様の要件をお知らせください。
