連動させられたステッピング モーター
Created with Pixso.

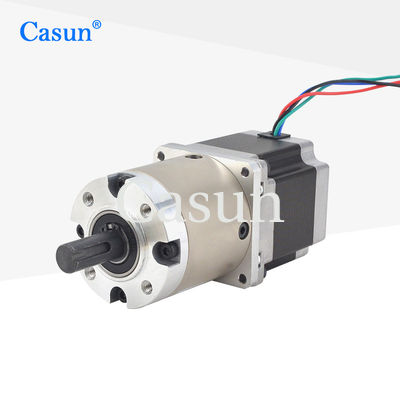

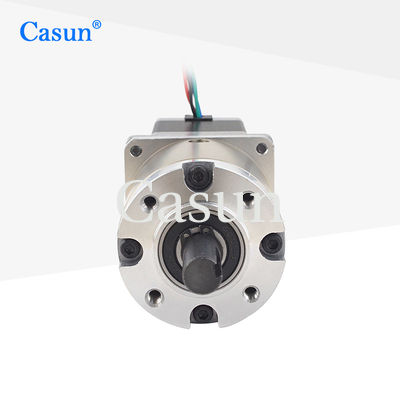

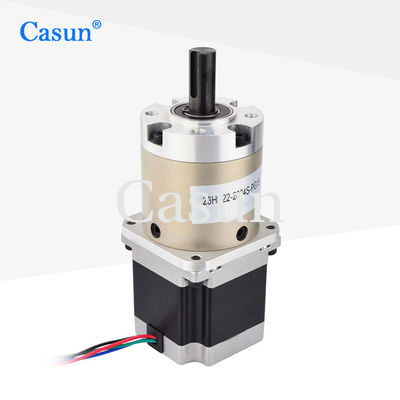

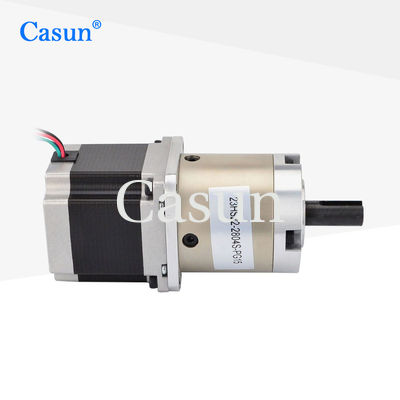

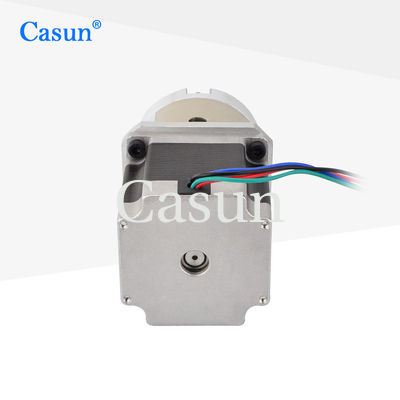

NEMA23比 15/1 ギアボックス 惑星式減速機 57mm ステップモーター CNC

NEMA23比 15/1 ギアボックス 惑星式減速機 57mm ステップモーター CNC

ブランド名: Casun
モデル番号: 23HS22-2804S-PG15
MOQ: 1pc
価格: $22.49-$27
支払条件: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
reduction ratio:
15.3:1
定数電流:
2.8A
Motor weight:
1.1kg
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

57mm NEMA23 惑星減速機

,

CNC NEMA23 惑星式減速機

,

NEMA23 惑星減速機

製品の説明

ステップモーター自体は位置付けの精度が高く,減速器と組み合わせると,低速で位置付けの精度が高くなります.

3Dプリンター CNC機械 自動生産ライン 産業用ロボット



特徴:

  • 単極型または双極型バージョンが提供されています.

  • 電気機器やハイテク機器の"複数の国際認証"を出すこと.

  • 単軸または双軸のバージョンで提供されています

  • 高トルクと高精度

  • オーダーメイドサービスを提供する

サイズ

NEMA23比 15/1 ギアボックス 惑星式減速機 57mm ステップモーター CNC 0





モーター仕様

義理の天使



1.8°

フレームサイズ



57mm

段階数



2 段階

定位電流



2.8 A

保持トルク



1250mN.m

抵抗力



0.9 ハム

誘導力



2.5mH

ローターの慣性



260g/cm2

モーターの重量



1.1kg

ギア減速比



15.3:1

接続



双極性



操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



ギアボックス



収納材:金属

出力時の軸承:ボール軸承

最大.フレンズから12mmの半径負荷:≤250N

最大軸負荷:≤100N

シャフトの半径 (フラングの近く):≤0.08m

軸の振動:≤0.4mm

負荷なしでの逆反応:≤2.5°













トルク曲線









サブモデル

モーターの長さ ギアボックス長さ レイオ 効率性
41mm

54mm

76mm

83mm

100mm


48mm 3.6 90%
4.25
60mm 12.96 80%
15.3
18.1
72mm 46.66 70%
55.08
65.025
76.77




ダウンロード



標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

NEMA23比 15/1 ギアボックス 惑星式減速機 57mm ステップモーター CNC 1 NEMA23比 15/1 ギアボックス 惑星式減速機 57mm ステップモーター CNC 2 NEMA23比 15/1 ギアボックス 惑星式減速機 57mm ステップモーター CNC 3 NEMA23比 15/1 ギアボックス 惑星式減速機 57mm ステップモーター CNC 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
