| ブランド名: | Casun |
| モデル番号: | 42SHD4419-19G |
| MOQ: | 1個 |
| 価格: | $26.46-$29.46 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

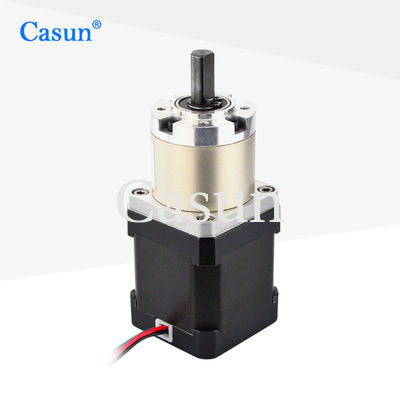

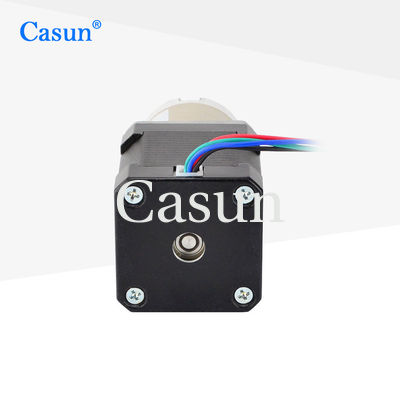

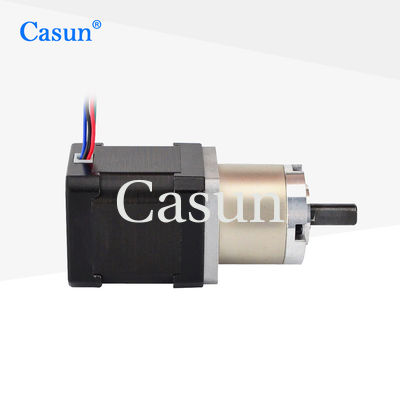

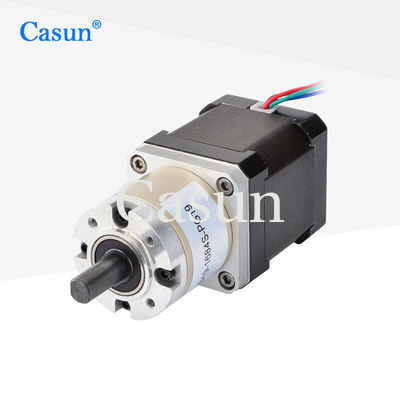

様々な自動化装置、精密位置決めシステム、産業制御分野で広く使用されています。減速ステッピングモーターは、滑らかな動き特性を提供し、低速での振動とノイズを低減します。
| 仕様 | 値 |
|---|---|
| ステップ角 | 1.8° |
| フレームサイズ | 42 mm |
| 相数 | 2相 |
| 定格電流 | 1.68 A |
| 保持トルク | 440 mN.m |
| 抵抗 | 1.65 ohm |
| インダクタンス | 2.8 mH |
| ローター慣性 | 38g-cm² |
| モーター重量 | 0.5 kg |
| ギア減速比 | 19.2:1 |
| 接続 | バイポーラ |
| ステップ角 | 1.8° |
| 最高温度 | 80°C 最大 |
| 周囲温度 | -20°C ～ 50°C |
| 保管温度 | -20°C ～ 100°C |
| 湿度範囲 | 85% 以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130°C |
| 絶縁抵抗 | 100M オーム (500 VDC) |
| 耐電圧 | 500 VDC 1分間 |
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重 (フランジから12mm) | ≤80N |
| 最大軸方向荷重 | ≤30N |
| 軸のラジアル遊び (フランジ付近) | ≤0.06mm |
| 軸の軸方向遊び | ≤0.3mm |
| 無負荷時のバックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 比率 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 5.18 | ||
| 48 mm | 13.76 | ||
| 60 mm | 19.2 | ||
| 35 mm | 26.8 | 42.7 mm | 80% |
| 51 | 70% | ||
| 71 | |||
| 99.5 | |||
| 139 |
標準モーターがお客様のニーズを満たせない場合、お客様の要件に合わせてモーターをカスタマイズできます。
カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
以下の「見積もりを依頼する」ボタンをクリックして、お客様の要件をお知らせください。
