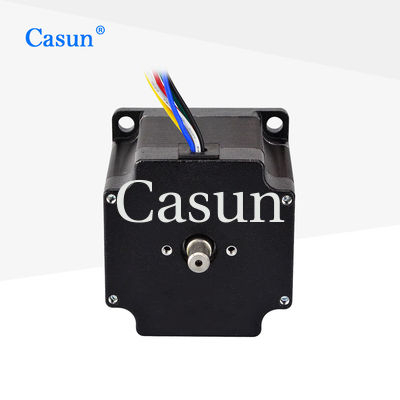

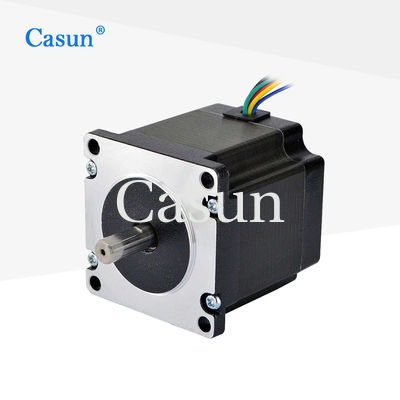

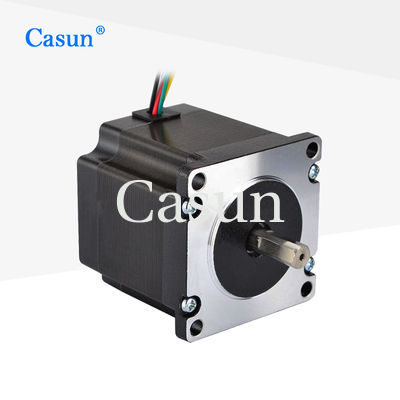

NEMA 23 四相 1.8° 57 ステップモーター 54MM ボディ 1.0A 自動化機器

ブランド名:	Casun
モデル番号:	57SHD6448-20BSH
MOQ:	1個
価格:	$3.14-$5
支払条件:	D/A、T/T、L/C、D/P
供給能力:	40000+PCS+月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE,ROHS,ISO

義理の天使:

1.8°

保持トルク:

900mN.m

現在:

1.0A

モーターの長さ:

54mm

軸:

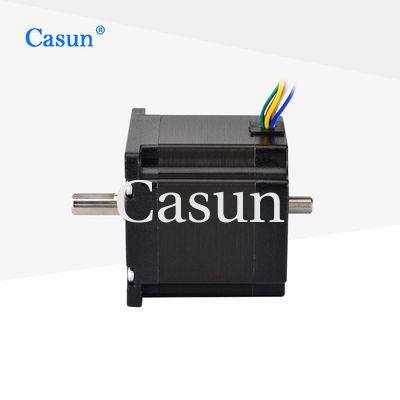

双軸 20mm 長さ

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

パッケージの詳細:

カートン:36x29x14cm

供給の能力:

40000+PCS+月

ハイライト:

4相 NEMA 23 ステップモーター

1.0A NEMA 23 ステップモーター

54MMボディネマ23 ステップモーター

製品の説明

NEMA 23 4相 1.8° 57 ステッピングモーター 54mmボディ 1.0A オートメーション機器

デュアル軸ステッピングモーターは、2つの軸がより大きなトルクを共同で提供できるため、一般的にトルクが高くなります。デュアル軸ステッピングモーターは、オートメーション機器、精密機器、ロボットなど、さまざまなアプリケーションシナリオに適応できます。

主な特徴

高精度と高トルク
カスタムソリューションと受託製造が可能
48時間以内のエンジニアリングサポート
専門的な研究開発製造
幅広いアプリケーションに対応可能

モーター仕様

ステップ角	1.8°
フレームサイズ	57 mm
相数	4相
定格電流	1.0 A
保持トルク	900 mN.m
抵抗	7.4 オーム
インダクタンス	10 mH
ローター慣性	260 g-cm²
モーター重量	0.6 kg
リード線数	4
接続	バイポーラ

外観と寸法

動作仕様

ステップ角	1.8°
最高温度	80°C 以下
周囲温度	-20°C ～ 50°C
保管温度	-20°C ～ 100°C
湿度範囲	85% 以下、結露なきこと
マグネットワイヤー絶縁	クラスB 130°C
絶縁抵抗	100M オーム (500 VDC)
耐電圧	500 VDC 1分間

利用可能なサブモデル

モデル	保持トルク	ステップ角	長さ	シャフトタイプ	定格電流
57SHD4013-21B	0.6 N.m	1.8°	41mm	Dカットシャフト - 21mm	1.0A
57SHD4415-21B	1.1 N.m	1.8°	54mm	Dカットシャフト - 21mm	3.0A
57SHD4816-21B	2.0 N.m	1.8°	76mm	Dカットシャフト - 21mm	3.0A
57SHD4913-21B	2.5 N.m	1.8°	83mm	Dカットシャフト - 21mm	3.0A
57SHD4934-20B	3.0 N.m	1.8°	100mm	Dカットシャフト - 20mm	3.0A

カスタマイズオプション

標準モーターがお客様のニーズを満たせない場合、お客様の要件に応じてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

エンコーダー

ブレーキ

ギアボックス

シャフト
