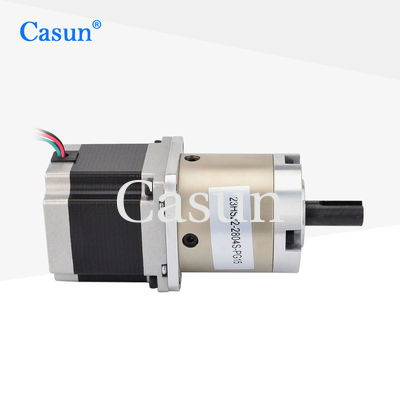

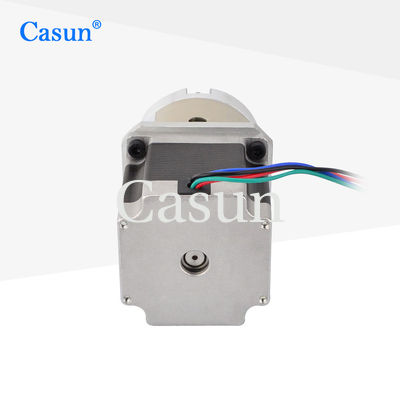

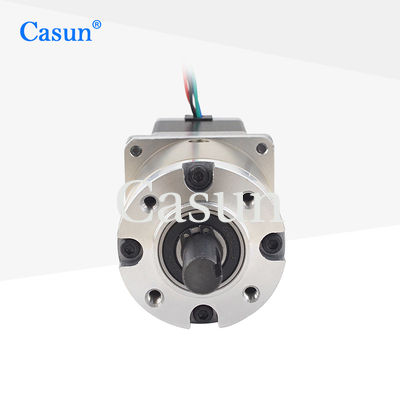

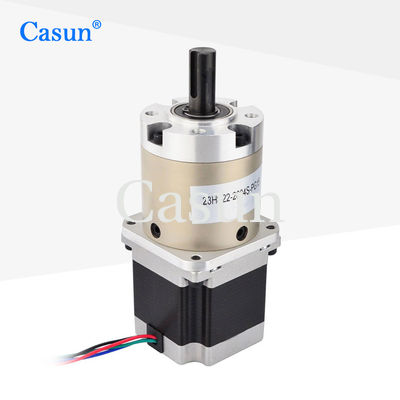

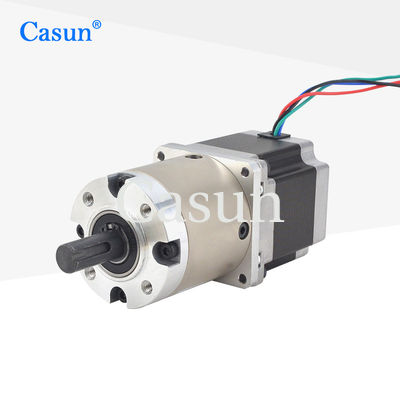

NEMA23比 15/1 ギア付きステップモーターとギアボックス惑星式減速機 57mm ステップモーター

ブランド名:	Casun
モデル番号:	57SHD4425-15G
MOQ:	1個
価格:	$22.49-$27
支払条件:	D/A、T/T、L/C、D/P
供給能力:	40000+PCS+月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE,ROSH,ISO

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

削減比:

15.3:1

定格電流:

2.8A

モーター重量:

1.1kg

パッケージの詳細:

カートン：38x29x18cm

供給の能力:

40000+PCS+月

ハイライト:

57mm ギアステッパーモーター

惑星式減速器歯車式ステップモーター

NEMA23 ギア付きステップモーター

製品の説明

NEMA23 ギア比 15/1 減速ステッピングモーターギアボックスプラネタリー減速機 57mm ステッピングモーター

ステッピングモーター自体は良好な位置決め精度を持ち、減速機と組み合わせることで、低速でより高い位置決め精度を実現できます。このモーターは、自動化、ロボット工学、精密機械、医療機器などの分野で広く応用されています。

主な特徴

ユニポーラまたはバイポーラのバージョンで利用可能
電気およびハイテクデバイスの複数の国際認証
シングルまたはダブルシャフトのバージョンで利用可能
高トルク・高精度
最適なソリューションのための2営業日以内のエンジニアリングチームによるコンサルテーション

寸法

モーター仕様

仕様	値
ステップ角	1.8°
フレームサイズ	57 mm
相数	2相
定格電流	2.8 A
保持トルク	1250 mN.m
抵抗	0.9 Ω
インダクタンス	2.5 mH
ローター慣性	260 g-cm²
モーター重量	1.1 kg
ギア減速比	15.3:1
接続	バイポーラ

動作仕様

モーター

ステップ角: 1.8°

最高温度: 80°C 以下

周囲温度: -20°C ～ 50°C

保管温度: -20°C ～ 100°C

湿度範囲: 85% 以下、結露なきこと

マグネットワイヤー絶縁: クラスB 130°C

絶縁抵抗: 500 VDC で 100M Ω

耐電圧: 1分間 500 VDC

ギアボックス

ハウジング材質: 金属

出力部ベアリング: ボールベアリング

最大ラジアル荷重 (フランジから12mm): ≤250N

最大軸方向荷重: ≤100N

シャフトのラジアルプレイ (フランジ付近): ≤0.08mm

シャフトの軸方向プレイ: ≤0.4mm

無負荷時のバックラッシ: ≤2.5°

サブモデル

モーター長	ギアボックス長	比率	効率
41 mm	48 mm	3.6	90%
54 mm		4.25	90%
76 mm		12.96	80%
83 mm		15.3	80%
100 mm		18.1	80%
各種	60 mm	46.66	70%
各種	72 mm	55.08	70%
各種	76 mm	65.025	70%
各種	各種	76.77	70%

カスタマイズオプション

標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

エンコーダー

ブレーキ

ギアボックス

シャフト

ご要望をお知らせいただくには、以下の「見積もりを依頼する」ボタンをクリックしてください。
