連動させられたステッピング モーター
Created with Pixso.

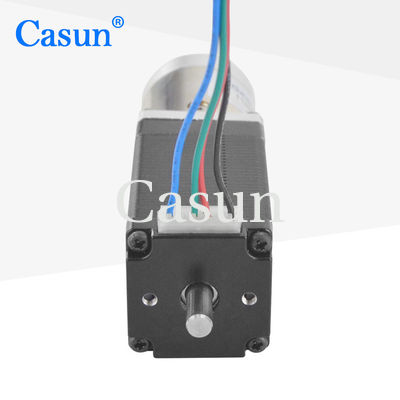

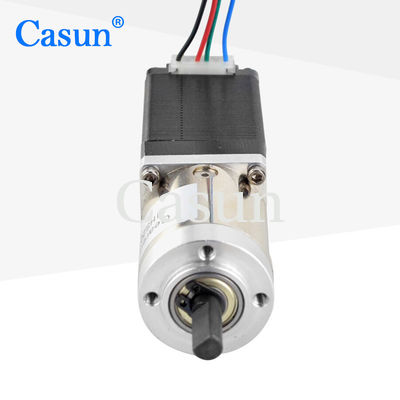

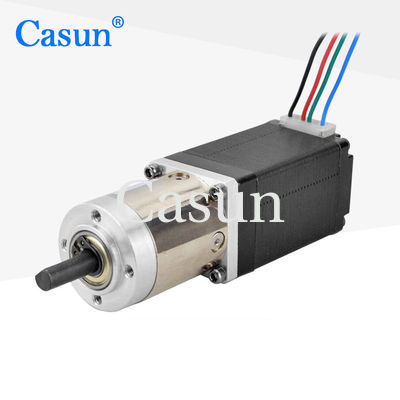

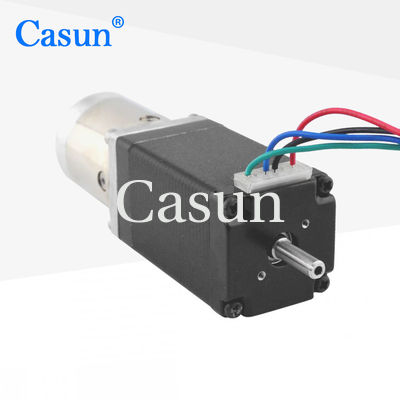

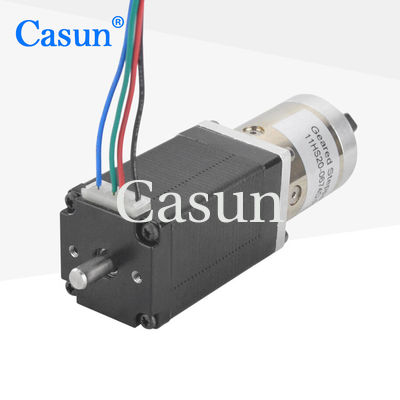

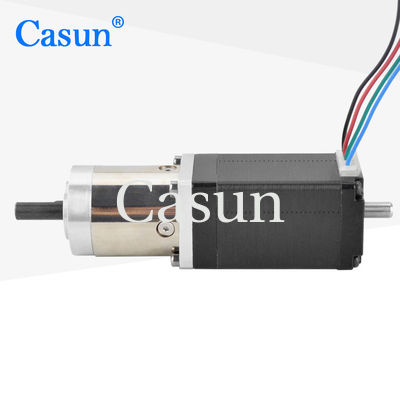

減速比 13/1 惑星ギアボックス 減速 NEMA 11 ステップモーター ROHS

減速比 13/1 惑星ギアボックス 減速 NEMA 11 ステップモーター ROHS

ブランド名: Casun
モデル番号: 28SHD4516-13GS
MOQ: 1pc
価格: $28.75-$31.75
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
キーワード:
連動させられたステッピング モーター
電圧:
2.88V DC
体重:
0.25kg
ステップ角度(程度):
1.8度
割合:
13.73:1
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

ROHS認証 NEMA 11 プラネタリギアボックス

,

NEMA 11 惑星ギアボックス

製品の説明

高速運転中にステップモーターによって発生する振動と共鳴を効果的に弱体化させ,位置付け精度と安定性を向上させる.

振動を軽減し,より高いステップ解像度を得るため,マイクロステップドライバーで使用する.



特徴:

  • 高技術と電子機器部門の機械のための"さまざまなグローバル認定"を出す.

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • プロの駆動システムソリューションの専門家

  • 要求に応じてカスタマイズ

サイズ

減速比 13/1 惑星ギアボックス 減速 NEMA 11 ステップモーター ROHS 0







モーター仕様



義理の天使



1.8°

フレームサイズ



42mm

段階数



2 段階

定位電流



0.67Amp

保持トルク



140mN.m

抵抗力



12オム

誘導力



6.5mH

ローターの慣性



12g-cm2

モーターの重量



0.25kg

ギア減速比





13.73:1

接続



双極性



操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



ギアボックス



収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フレンジの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°











トルク曲線







サブモデル

モーターの長さ ギアボックス長さ レイオ 効率性
34mm

40mm

48mm

60mm
27.2mm 3.71 90%
5.18
35mm 13.76 80%
19.2
26.8
42.7mm 51 70%
71
99.5
139


ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

減速比 13/1 惑星ギアボックス 減速 NEMA 11 ステップモーター ROHS 1 減速比 13/1 惑星ギアボックス 減速 NEMA 11 ステップモーター ROHS 2 減速比 13/1 惑星ギアボックス 減速 NEMA 11 ステップモーター ROHS 3 減速比 13/1 惑星ギアボックス 減速 NEMA 11 ステップモーター ROHS 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
