鉛ねじステッピング モーター
Created with Pixso.

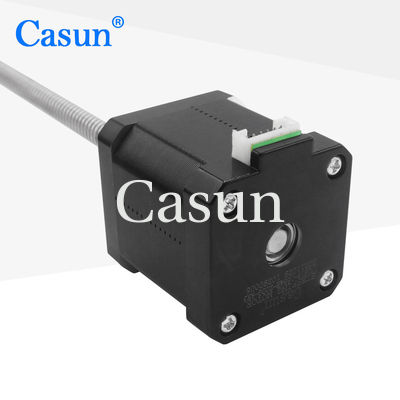

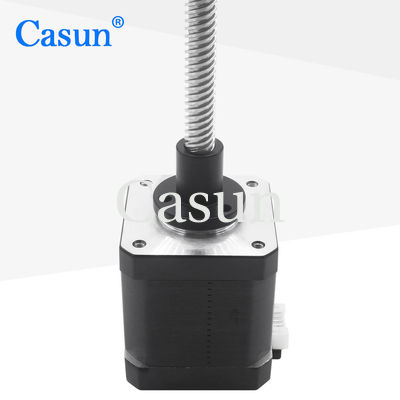

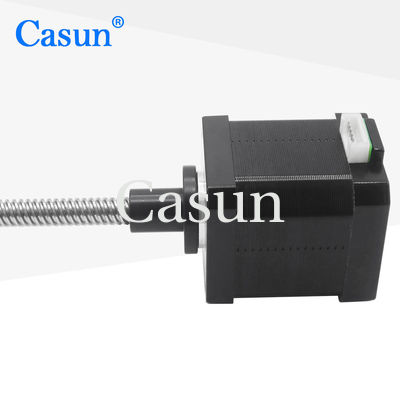

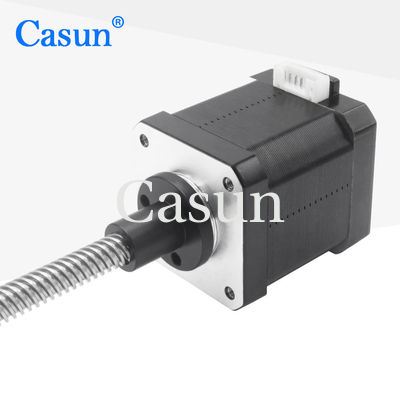

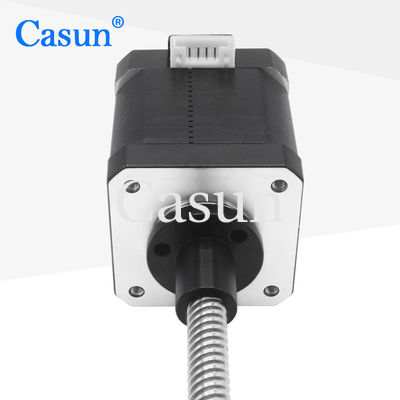

1.8 グレード2 ステージ ネマ 17 Tr8*8 線形ステップモーター 42*42*48mm 0.5N.m CNC用

1.8 グレード2 ステージ ネマ 17 Tr8*8 線形ステップモーター 42*42*48mm 0.5N.m CNC用

ブランド名: Casun
モデル番号: 17LS19-1684E-200G
MOQ: 1pc
価格: $13.5-$14
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
ブラック
流動:
1.68Amp
保持トルク:
500mN.m
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
スクロールリード:
トル8X8
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

0.5N.m ネマ 17 線形ステップモーター

,

CNC Nema 17 線形ステップモーター

製品の説明

外部駆動スクリュー構造は,エンジンの動作中に騒音と振動を効果的に軽減し,使用の快適さを向上させることができます.

外部駆動のスクリューステップモーターの精度は高く,高い位置制御精度と速度制御精度を達成できます.



特徴:

  • 自信のある買い物には 10 年間の保証

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • CEとRoHS認証

  • 48時間以内に最適な解決策を提案します

サイズ

1.8 グレード2 ステージ ネマ 17 Tr8*8 線形ステップモーター 42*42*48mm 0.5N.m CNC用 0







モーター仕様



義理の天使



1.8°

フレームサイズ



42mm

段階数



2 段階

定位電流



1.68Amp

保持トルク



500mN.m

抵抗力



1.65オーム

誘導力



2.8mH

ローターの慣性



72g-cm2

モーターの重量



0.38kg

鉛スクリュー



トル8X8

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC

シャフトの放射性プレー:0.02 最大 (450g負荷)

シャフトの軸弾:0.08 最大 (450g負荷)

最大放射力:28N (フレンズから20mm)

最大軸力:10N







トルク曲線





サブモデル



モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





身体長さ スクロールの直径 ピッチ スクロールの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20〜1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

1.8 グレード2 ステージ ネマ 17 Tr8*8 線形ステップモーター 42*42*48mm 0.5N.m CNC用 1 1.8 グレード2 ステージ ネマ 17 Tr8*8 線形ステップモーター 42*42*48mm 0.5N.m CNC用 2 1.8 グレード2 ステージ ネマ 17 Tr8*8 線形ステップモーター 42*42*48mm 0.5N.m CNC用 3 1.8 グレード2 ステージ ネマ 17 Tr8*8 線形ステップモーター 42*42*48mm 0.5N.m CNC用 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
