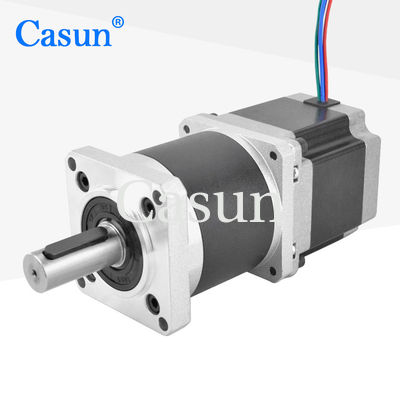

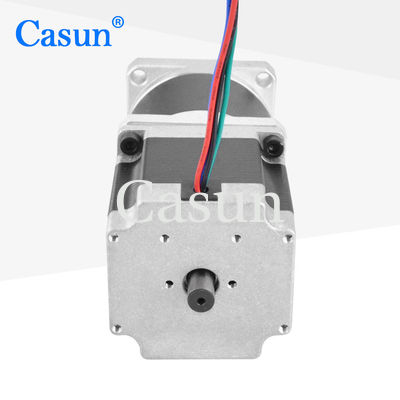

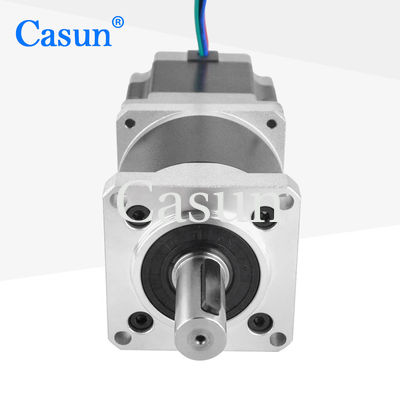

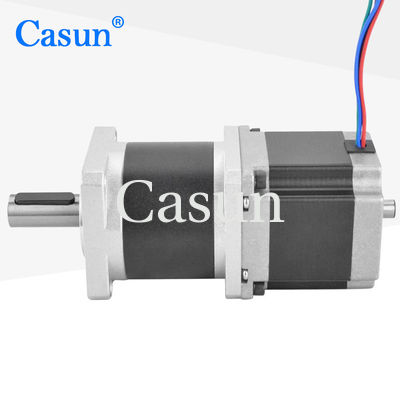

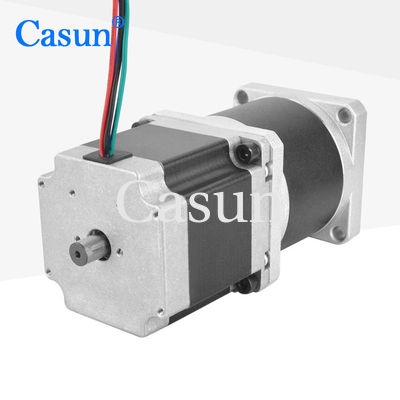

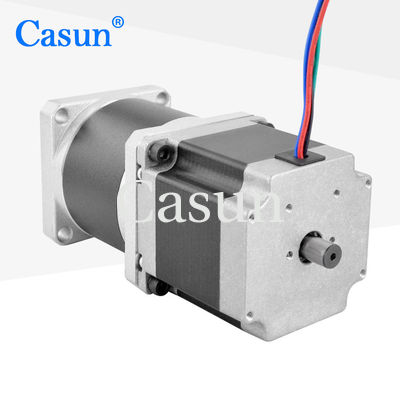

57*57*54mm NEMA 23 プラネタリ・ギア・ステップモーター デュアル・シャフト 50/1 エクストルーションマシン用

57*57*54mm NEMA 23 プラネタリ・ギア・ステップモーター デュアル・シャフト 50/1 エクストルーションマシン用

ブランド名: Casun
モデル番号: 57SHD4425-50PLSH
MOQ: 1pc
価格: $26.46-$29.46
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
キーワード:
連動させられたステッピング モーター
トルク力:
1.02N.m
ステップ角度(程度):
1.8度
割合:
50:1
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

NEMA 23 プラネタリギアステップモーター

,

双軸惑星ギアステップモーター

製品の説明

減速器は,ギアやワームギアなどのメカニズムを通じてエンジンの出力速度を低下させ,出力トルクを比例して増加させる.

減速ステップモーターは,シンプルな構造,比較的簡単なメンテナンスと保守,高い信頼性を持っています.



特徴:

  • 双極型または単極型が利用可能

  • 高いトルクと精度を供給する

  • 単軸または双軸のバージョンで提供されています

  • プロの駆動システムソリューションの専門家

  • テクノロジーと電子機器部門の様々な国際認定を提供

サイズ

57*57*54mm NEMA 23 プラネタリ・ギア・ステップモーター デュアル・シャフト 50/1 エクストルーションマシン用 0







モーター仕様

義理の天使



1.8°

フレームサイズ



57mm

段階数



2 段階

定位電流



2.8Amp

保持トルク



1020 mN.m

抵抗力



0.9 0hm

誘導力



2.5mH

ローターの慣性



260g-cm2

モーターの重量



-kg

ギア減速比



50:1

接続



双極性



操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



ギアボックス



収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フレンジの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°











トルク曲線







サブモデル

モーターの長さ ギアボックス長さ レイオ 効率性
34mm

40mm

48mm

60mm
27.2mm 3.71 90%
5.18
35mm 13.76 80%
19.2
26.8
42.7mm 51 70%
71
99.5
139


ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト
