4相ハイブリッド NEMA 17 ステップモーター 145mN.m 光学装置のための8本のワイヤ

4相ハイブリッド NEMA 17 ステップモーター 145mN.m 光学装置のための8本のワイヤ

ブランド名: Casun
モデル番号: 42SHD8909-24
MOQ: 1個
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+月
詳細情報
製品の説明
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
義理の天使:
1.8°
保持トルク:
145mN.m
現在:
1.0A
モーターの長さ:
23mm
軸:
円形シャフト24mmの長さ
カスタマイズされた:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
供給の能力:
40000+PCS+月
ハイライト:

8線 NEMA 17ステップモーター

,

145mN.m NEMA 17 ステップモーター

,

1.0A NEMA 17 ステップモーター

製品の説明
4相ハイブリッドNEMA 17ステッピングモーター 145mN.m 8線 光学機器用

ハイエンド機器や産業用途に適しており、より細かい制御と大きなトルクを提供するため、精密なモーションコントロールアプリケーションに最適です。各相に2つのコイルを持つ4つの巻線が特徴です。

  • ご要望に応じてカスタマイズ可能
  • ハイブリッドステッピング構造
  • シングルまたはダブルシャフトバージョンで利用可能
  • 48時間以内のエンジニアリングサポート
  • 様々なシナリオに適した複数のモデル

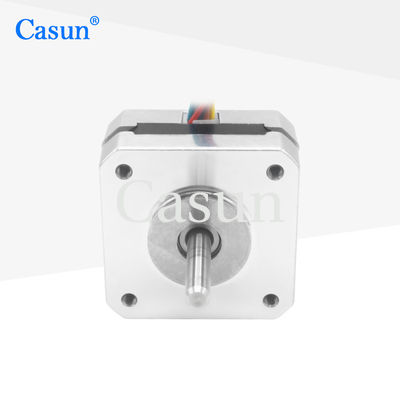

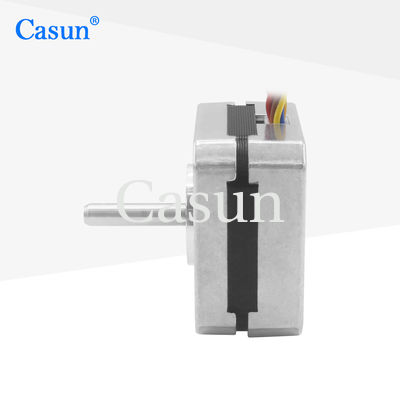

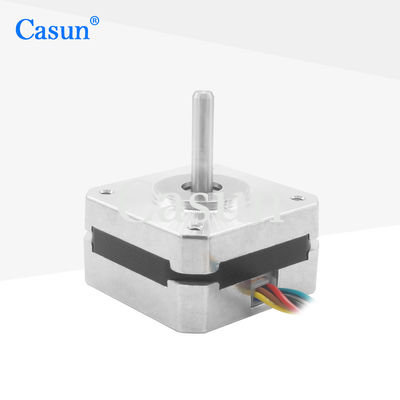

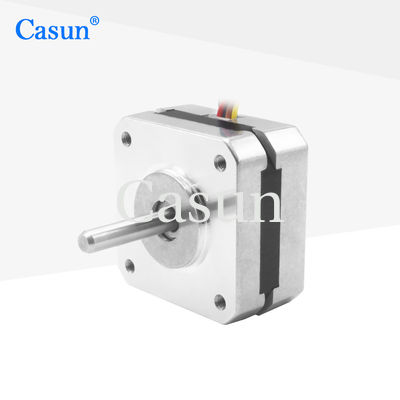

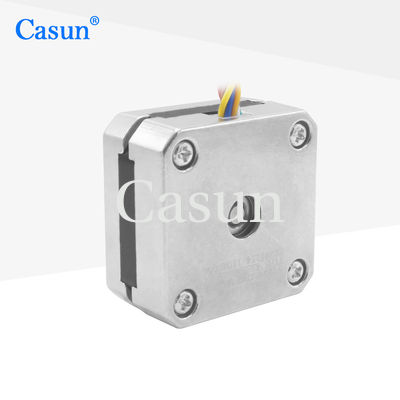

外観
NEMA 17 stepper motor appearance
寸法
NEMA 17 stepper motor dimensional drawing
モーター仕様
ステップ角: 1.8°
フレームサイズ: 40 mm
相数: 4相
定格電流: 1.0 A
保持トルク: 145 mN.m
抵抗: 3.2 オーム
インダクタンス: 3.5 mH
ローター慣性: 15 g-cm²
モーター重量: 0.2 kg
リード線数: 8
接続: バイポーラ
動作仕様
最高温度: 80°C
周囲温度: -20°C ～ 50°C
保管温度: -20°C ～ 100°C
湿度範囲: 85%以下、結露なきこと
マグネットワイヤ絶縁: クラスB 130°C
絶縁抵抗: 100M オーム (500 VDC)
耐電圧: 500 VDC (1分間)
トルクカーブ

トルクカーブデータはご要望に応じて提供可能です。

サブモデル
モデル 保持トルク ステップ角 モーター長 シャフトタイプ 定格電流
42SHD4950 0.13N.m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Dシャフト-24mm 2.1A
カスタマイズオプション

標準モーターがお客様のニーズを満たせない場合、お客様の要件に応じてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

エンコーダー
Encoder option for stepper motor
ブレーキ
Brake option for stepper motor
ギアボックス
Gearbox option for stepper motor
シャフト
Shaft option for stepper motor
見積もりを依頼する

上記の「見積もりを依頼する」ボタンをクリックして、お客様の要件をお知らせください。
