ハイブリッドステッピングモーター
Created with Pixso.

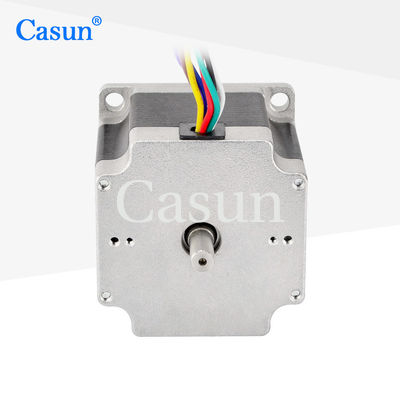

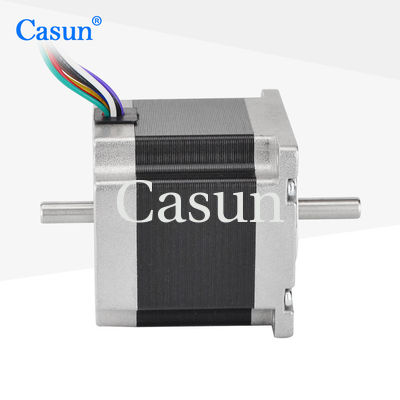

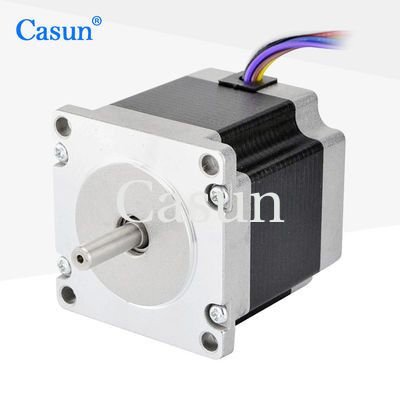

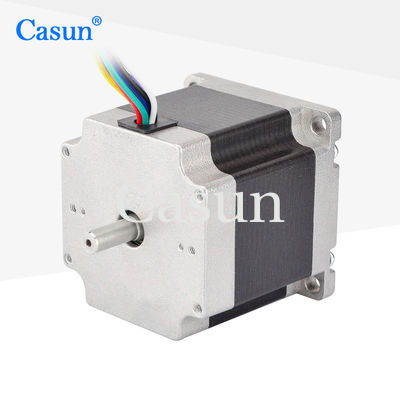

NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC

NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC

ブランド名: Casun
モデル番号: 57SHD8409-21S
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
義理の天使:
1.8°
保持トルク:
1.26N.m
流動:
4.24A
モーターの長さ:
56mm
シャフト:
双軸 21mm 長さ
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

1.8程度NEMA 23のステッピング モーター

,

1.26N.m NEMA 23 ステップモーター

,

57x57mm NEMA 23 ステップモーター

製品の説明

二重出力軸設計により,モーターは同時に2つの異なる負荷を駆動したり,2つの異なるタスクを実行することができます.

柔軟な軸配置により ロボット,自動化機器,精密機器など 様々な用途で使用できます



特徴:

  • トランスミッション・ソリューションの専門家

  • 契約制造の契約に オープンです

  • 各ステップモーターモデルは,様々なアプリケーションに適応することができます

  • ディーラーが積極的に探されています

  • 私たちのステップモーターは,多様性があり,様々なアプリケーションに適応することができます





モーター仕様



義理の天使

1.8°

フレームサイズ

57mm

段階数

4 段階

定位電流

4.24A / 2.12A / 3.0A

保持トルク

1.26N.m / 0.9N.m

抵抗力

1.05オム / 0.375オム / 0.75オム

誘導力

4.4mH / 1.1mH

ローターの慣性

220g/cm2

モーター重量1

0.7kg

リード数

8

接続

双極性

外見

NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC 0

サイズ

NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC 1


操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル



モデル 保持トルク ステップアングル 長さ Tシャフトの型 定位電流
57SHD4013-21B 0.6N.m 1.8° 41mm D 軸21mm 1.0A
57SHD4415-21B 1.1N.m 1.8° 54mm D 軸21mm 3.0A
57SHD4816-21B 2.0N.m 1.8° 76mm D 軸21mm 3.0A
57SHD4913-21B 2.5N.m 1.8° 83mm D 軸21mm 3.0A
57SHD4934-20B 3.0N.m 1.8° 100mm D シャフト 20mm 3.0A



ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC 2 NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC 3 NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC 4 NEMA 23 双軸 8 リード 1.8 度 1.26N.m ステップモーター 57x57mm CNC 5
