| ブランド名: | Casun |
| モデル番号: | 20SHD0250-150NT |
| MOQ: | 1個 |
| 価格: | $13-$13.5 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

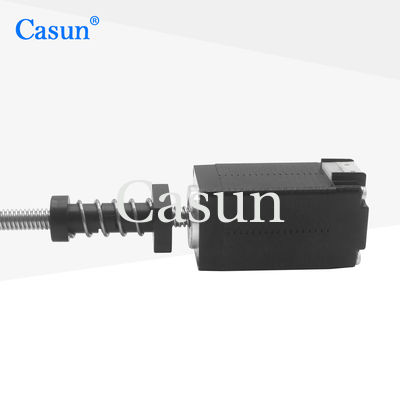

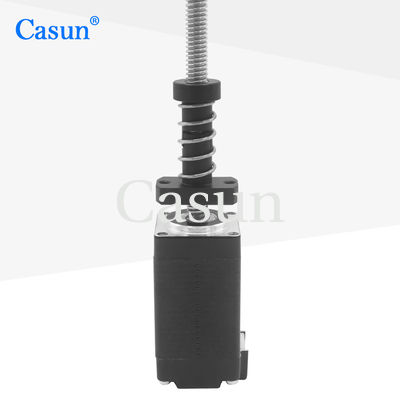

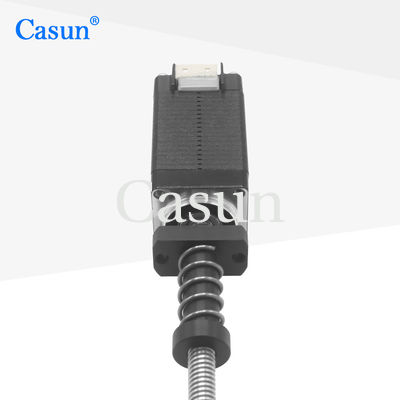

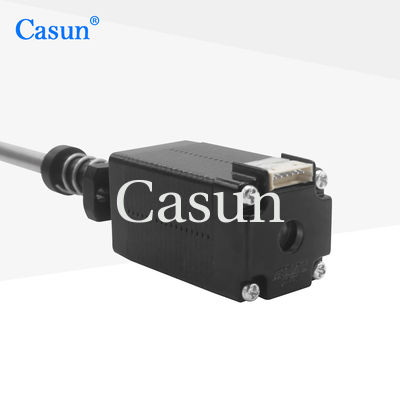

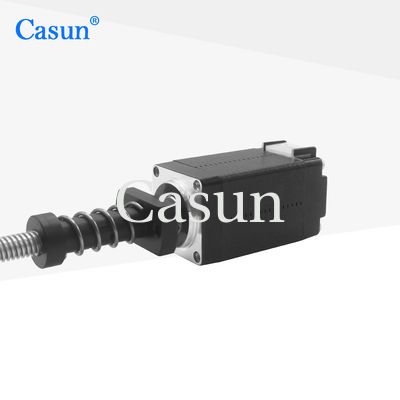

ステッピングモーターの動作中、ねじとリードスクリューの噛み合いにより、振動を最小限に抑えながらスムーズな直線運動を実現します。スルーねじステッピングモーターは、シンプルな構造で、他の機器やシステムとの統合が容易です。
| 仕様 | 値 |
|---|---|
| ステッピング角 | 1.8° |
| フレームサイズ | 20 mm |
| 相数 | 2相 |
| 定格電流 | 0.6 アンペア |
| 保持トルク | 32 mN.m |
| 抵抗 | 9.0 オーム |
| インダクタンス | 3.0 mH |
| ローター慣性 | 3.8 g-cm² |
| モーター重量 | 0.08 kg |
| リードスクリュー | Tr5X2 |
| 接続 | バイポーラ |
| パラメータ | 仕様 |
|---|---|
| ステッピング角 | 1.8° |
| 最高温度 | 80℃ 以下 |
| 周囲温度 | -20℃ ～ 50℃ |
| 保管温度 | -20℃ ～ 100℃ |
| 湿度範囲 | 85% 以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100M オーム (500 VDC) |
| 耐電圧 | 500 VDC 1分間 |
| 軸ラジアル遊び | 0.02 以下 (450g荷重) |
| 軸アキシャル遊び | 0.08 以下 (450g荷重) |
| 最大ラジアル荷重 | 28N (フランジから20mm) |
| 最大アキシャル荷重 | 10N |
| モデル | 保持トルク | ステッピング角 | モーター長 | シャフトタイプ | 定格電流 |
|---|---|---|---|---|---|
| 42SHD4950 | 0.13 N.m | 1.8° | 20 mm | Dシャフト-20mm | 1.0 A |
| 42SHD4003 | 0.26 N.m | 1.8° | 34 mm | Dシャフト-20mm | 0.4 A |
| 42SHD0261 | 0.45 N.m | 1.8° | 40 mm | Dシャフト-20mm | 1.68 A |
| 42SHD4425 | 0.59 N.m | 1.8° | 48 mm | Dシャフト-24mm | 2.0 A |
| 42SHD4813 | 0.8 N.m | 1.8° | 60 mm | Dシャフト-24mm | 2.1 A |
| ボディ長 | ねじ径 | ピッチ | ねじ長 |
|---|---|---|---|
| 20 mm | 5 | 2 | 20-1000 mm |
| 34 mm | |||
| 40 mm | |||
| 48 mm | |||
| 60 mm |
標準モーターがお客様の要件を満たさない場合は、特殊シャフト、巻線パラメータ、取り付け寸法、カスタムリード線、コネクタなどを含む包括的なカスタマイズサービスを提供しています。
以下のボタンをクリックして、お客様の具体的な要件を当社のエンジニアリングチームと共有してください。
