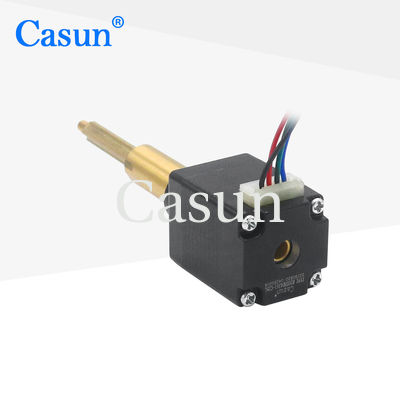

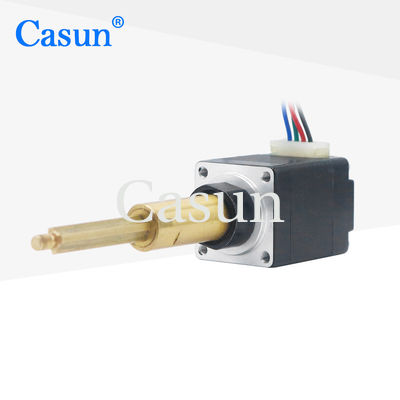

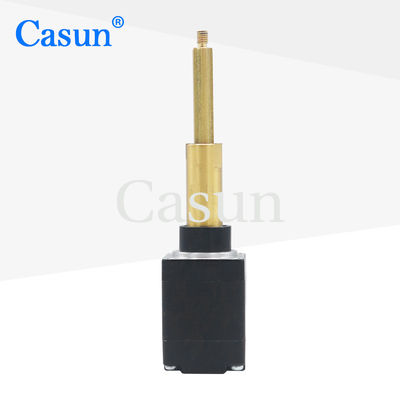

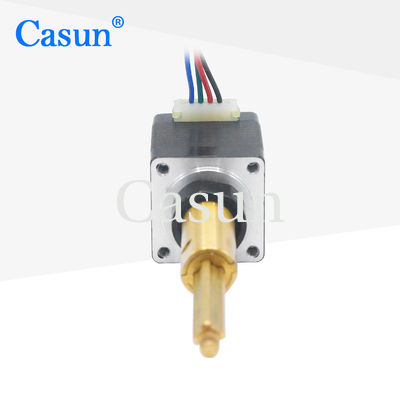

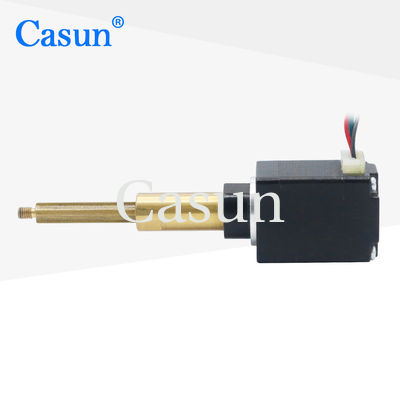

20×20×27.5mm キャプティブステップモーター 0.5A NEMA 8 CE RoHS

ブランド名:	Casun
モデル番号:	B20SHD4351-C25L
MOQ:	1個
価格:	$25-$29
支払条件:	D/A、T/T、L/C、D/P
供給能力:	40000+PCS+月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE,ROHS,ISO

Steperの角度:

1.8degree

段階:

定格電圧:

2.55V

定格電流:

0.5A

最低推圧:

600ppsの0.5kg

重さ:

0.1kg

絶縁:

クラスB

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

パッケージの詳細:

カートン:38x29xc14m

供給の能力:

40000+PCS+月

ハイライト:

B級隔熱型固体ステップモーター

NEMA 8の捕虜のステッピングモーター

0.5A 固定ステップモーター

製品の説明

20×20×27.5mm 小型ステッピングモーター 0.5A NEMA 8 CE RoHS対応

パルス信号を制御することで、動きの速度と方向を調整し、リニアプッシュロッドの動きを精密に制御できます。リニアプッシュロッドステッピングモーターはコンパクトなサイズで、様々なデバイスに組み込むことができます。

特徴

バイポーラまたはユニポーラバージョンが利用可能
ハイブリッドステッピング構造
ハイテクおよびエレクトロニクス産業向けの複数の国際認証
CEおよびRoHS認証取得済み
中国で12年間事業を展開し、800社以上の顧客にサービスを提供

寸法

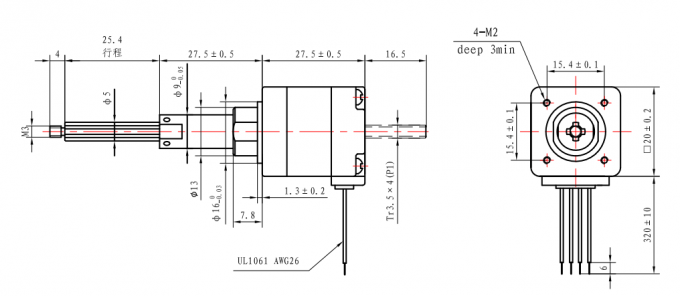

20×20×27.5mm Captive Stepper Motor dimensional diagram

モーター仕様

ステッピング角	1.8°
フレームサイズ	20 mm
相数	2相
定格電流	0.5 A
最小推力	0.1 kg
抵抗	5.1 Ω
インダクタンス	1.5 mH
ローター慣性	2 g-cm²
モーター重量	0.1 kg
リードスクリュー	なし
接続	バイポーラ

動作仕様

ステッピング角	1.8°
最高温度	80℃（最大）
周囲温度	-20℃～50℃
保管温度	-20℃～100℃
湿度範囲	85%以下、結露なきこと
マグネットワイヤー絶縁	クラスB 130℃
絶縁抵抗	500 VDCで100M Ω
耐電圧	500 VDCで1分間
シャフトラジアルプレイ	0.02（最大）（450g負荷時）
シャフトアキシャルプレイ	0.08（最大）（450g負荷時）
最大ラジアルフォース	28N（フランジから20mm）
最大アキシャルフォース	10N

トルクカーブ

サブモデル

モーター長	ストローク	寸法	寸法
27.5 mm	25.4 mm	27.5 mm	17.2 mm（最大）
31.8 mm	33.9 mm	22 mm（最大）
38.1 mm	40.2 mm	28 mm（最大）

カスタマイズオプション

標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。

カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、トラベル、ステップあたりのリニアトラベルなどが含まれますが、これらに限定されません。

よくある質問

私たちは誰ですか？

私たちは中国広東省に拠点を置き、2011年から国内市場（63.00%）、西ヨーロッパ（12.00%）、北米（9.00%）、東アジア（8.00%）、北欧（2.00%）、その他のグローバル市場にサービスを提供しています。オフィスには約51～100人がいます。

品質はどのように保証できますか？

常に量産前のサンプル、出荷前の最終検査。

私たちから何が買えますか？

ステッピングモーター、BLDCモーター

他のサプライヤーではなく、私たちから購入すべき理由は何ですか？

11年以上にわたりステッピングモーターの製造・販売を専門としています。

どのようなサービスを提供できますか？

受入可能な配送条件：FOB、CFR、CIF、EXW、速達便。受入可能な支払い通貨：USD、CNY。受入可能な支払いタイプ：T/T、L/C、D/P D/A、PayPal。対応言語：英語、中国語、日本語

以下の「見積もりを依頼する」ボタンをクリックして、お客様の要件をお知らせください。
