パンケーキ ステッピング モーター
Created with Pixso.

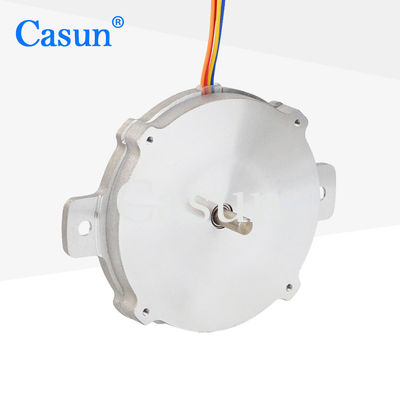

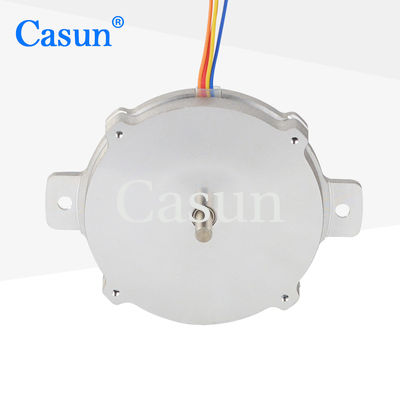

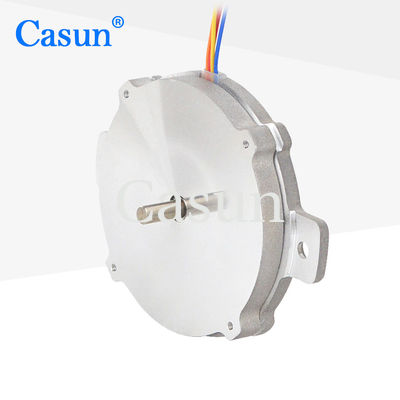

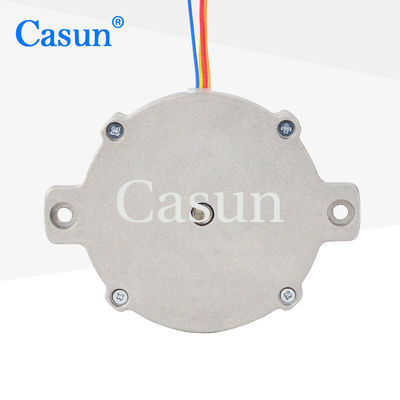

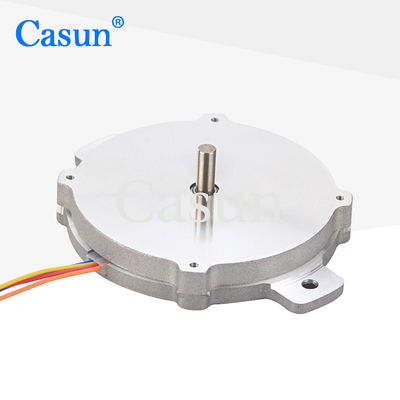

NEMA 23 超薄ステップモーター 急速加速 富士 XPF アクセサリー ヤマハ

NEMA 23 超薄ステップモーター 急速加速 富士 XPF アクセサリー ヤマハ

ブランド名: Casun
モデル番号: 57SHY4001-10S
MOQ: 1PC
価格: $12.3-$13.84
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
身体:
9.6mm
定位電流:
0.8A
定位電圧:
2.8V
質量:
75g
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

ヤマハ ステップモーター

,

FUJI XPFアクセサリー ステップモーター

,

NEMA 23超薄ステップモーター

製品の説明

薄くて平坦なステップモーターはサイズと構造がコンパクトで,限られたスペースに簡単に組み込める.

機械は,プリンター,スキャナー,自動化機器,ロボット,医療機器など様々な分野で広く使用されています.



特徴:

  • 双極型または単極型が利用可能

  • 私たちの製品は,高いトルクと精度を提供します

  • 専門的な研究と開発によってサポートされています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

サイズ

NEMA 23 超薄ステップモーター 急速加速 富士 XPF アクセサリー ヤマハ 0





モーター仕様

義理の天使



1.8°

フレームサイズ



57mm

段階数



2 段階

定位電流



0.8A

保持トルク



60mN.m

抵抗力



3.5 オム

誘導力



1.8mH

ローターの慣性



15g-cm2

モーターの重量



75g

リード数



4

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC









トルク曲線





サブモデル

モデル番号 ステップ・アングル ((°) 定位電圧 (V) 定位電流 (A) フェーズ抵抗 (Ω) 段階誘導力 (mH) 保持トルク (Kg.cm) 停止トルク (gcm最大) ローターの慣性 (g.cm2) モーターの長さ (mm) モーター重量 ((kg)
57SHY4001-2A 1.8° 2.8V 0.8A 3.5オム 1.8mH 60mN.m 8mN.m 15 57 0.075
57SHY4301-2A-0 1.8° 2.28V 1.2A 1.9オム 1.2mH 125mN.m 8mN.m 18 57 0.09
57SHY4001-10K 1.8° 2.8V 0.8A 3.5オム 1.8mH 60mN.m 8mN.m 15 57 0.075
57SHY4001-10S 1.8° 2.8V 0.8A 3.5オム 1.8mH 60mN.m 8mN.m 15 57 0.075
57SHY4604-21A 1.8° 14V 1A 14オム 30mH 690mN.m 30mN.m 120 57 0.52



ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

NEMA 23 超薄ステップモーター 急速加速 富士 XPF アクセサリー ヤマハ 1 NEMA 23 超薄ステップモーター 急速加速 富士 XPF アクセサリー ヤマハ 2 NEMA 23 超薄ステップモーター 急速加速 富士 XPF アクセサリー ヤマハ 3 NEMA 23 超薄ステップモーター 急速加速 富士 XPF アクセサリー ヤマハ 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
