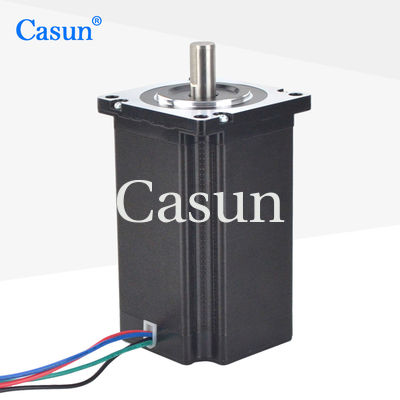

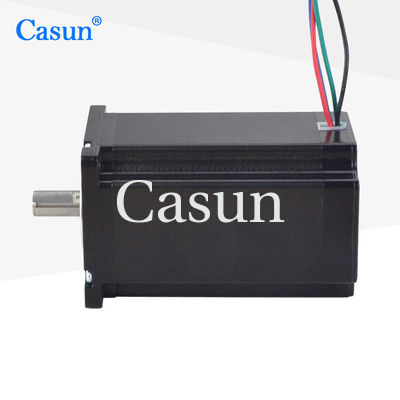

NEMA 24 ステップモーター 60×60×100mm 3.5N.m 4.0A CE RoHS

NEMA 24 ステップモーター 60×60×100mm 3.5N.m 4.0A CE RoHS

ブランド名: Casun
モデル番号: 60SHD4703-21B
MOQ: 1PC
価格: $12.00-$16
支払条件: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
詳細情報
Place of Origin:
CHINA
証明:
CE,ROHS,ISO
color:
black
Current / phase:
4.0A
Holding torque:
3.5N.m
Step Angle:
1.8°
Customized:
The motor can be designed &manufactured with customized request.
Packaging Details:
Carton:38x29x18cm
ハイライト:

4.0A NEMA 24 ステップモーター

,

100mm NEMA 24ステップモーター

,

3.5N.m NEMA 24ステップモーター

製品の説明

NEMA 23 ステップモーターは,シンプルな構造,ブラシなし,磨きなしにより高い信頼性と寿命を持っています.

低速で高い扭曲トルクを提供することが,正確な制御と安定した運が必要とするアプリケーションにとって重要です.



特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • ディストリビューター 募集

  • 最適な解決策を提示するために 2 営業日以内に連絡します

  • 要求に応じてカスタマイズ

サイズ

NEMA 24 ステップモーター 60×60×100mm 3.5N.m 4.0A CE RoHS 0







モーター仕様



義理の天使



1.8°

フレームサイズ



60mm

段階数



2 段階

定位電流



4.0アンペア

保持トルク



3.5N.m

抵抗力



0.73オム

誘導力



2.8mH

ローターの慣性



1000g-cm2

モーターの重量



1.5kg















操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC















トルク曲線









サブモデル

モデル 保持トルク ステップアングル 長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A

ダウンロード





軸,巻き込みパラメータ,設置寸法,リードワイヤ,モーターが顧客のアプリケーションに完璧にフィットすることを保証するのに役立ちます効率が向上し,信頼性が向上し,ダウンタイムが短縮されます.



オプション:
エンコーダー ブレーキ ギアボックス シャフト

NEMA 24 ステップモーター 60×60×100mm 3.5N.m 4.0A CE RoHS 1 NEMA 24 ステップモーター 60×60×100mm 3.5N.m 4.0A CE RoHS 2 NEMA 24 ステップモーター 60×60×100mm 3.5N.m 4.0A CE RoHS 3 NEMA 24 ステップモーター 60×60×100mm 3.5N.m 4.0A CE RoHS 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
