鉛ねじステッピング モーター
Created with Pixso.

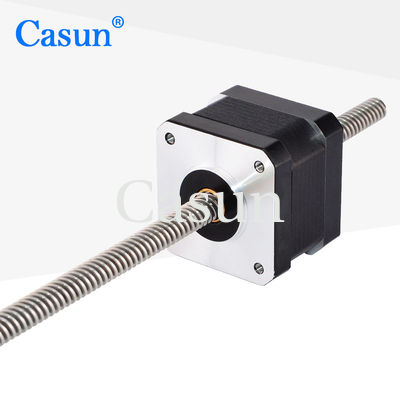

42x42x34mm 1.8 度 2 段階 1.2A ハイブリッド ネマ 17 Tr8 * 2 非キャプティブステップモーター

42x42x34mm 1.8 度 2 段階 1.2A ハイブリッド ネマ 17 Tr8 * 2 非キャプティブステップモーター

ブランド名: Casun
モデル番号: 42SHD0034-52NT
MOQ: 1pc
価格: $9.68-$14
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
身体:
34mm
体重:
0.22kg
シャフト直径:
Tr8*2
速度の電流:
1.28A
段階:
2
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

1.2A NEMA 17 ステップモーター

,

42x42x34mm ネマ17ステップモーター

,

2フェーズNEMA 17のステッピング モーター

製品の説明

螺旋の螺旋角度設計により,より小さなモーター体積でより大きな推力を供給することができ,大きな負荷を必要とする状況に適しています.

通過螺旋構造は,動作中にモーターによって生成される振動とノイズを効果的に軽減することができます.

特徴:

  • 双極型または単極型が利用可能

  • 私たちはカスタムサービスを提供し,契約製造を受け入れます

  • 熱心なディストリビューターを募る!

  • ステップモーターの各モデルは,異なるシナリオに適しています

  • 専門はプロの駆動系ソリューションです

サイズ

42x42x34mm 1.8 度 2 段階 1.2A ハイブリッド ネマ 17 Tr8 * 2 非キャプティブステップモーター 0



モーター仕様

義理の天使



1.8°

フレームサイズ



42mm

段階数



2 段階

定位電流



1.28A

保持トルク



300mN.m

抵抗力



50.0オーム

誘導力



6.2mH

ローターの慣性



38g-cm2

モーターの重量



0.22kg

鉛スクリュー



トル8X2

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC

シャフトの放射性プレー:0.02 最大 (450g負荷)

シャフトの軸弾:0.08 最大 (450g負荷)

最大放射力:28N (フレンズから20mm)

最大軸力:10N







トルク曲線





サブモデル



モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





身体長さ スクロールの直径 ピッチ スクロールの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20〜1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト
