鉛ねじステッピング モーター
Created with Pixso.

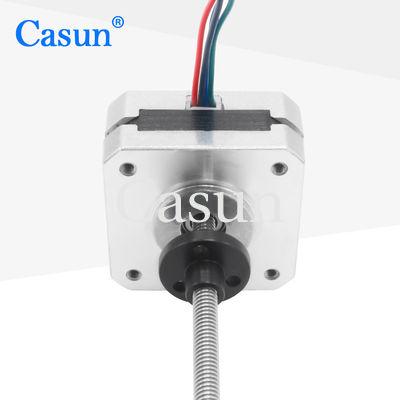

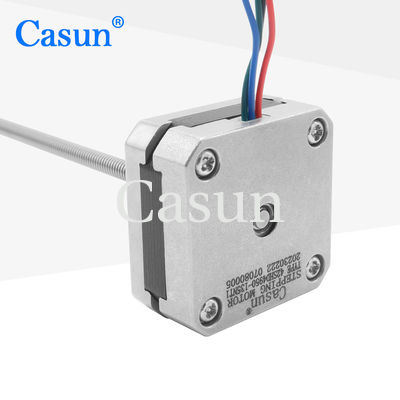

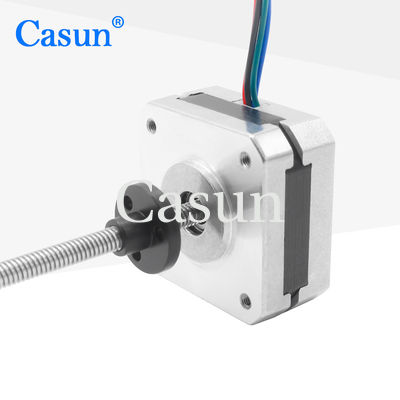

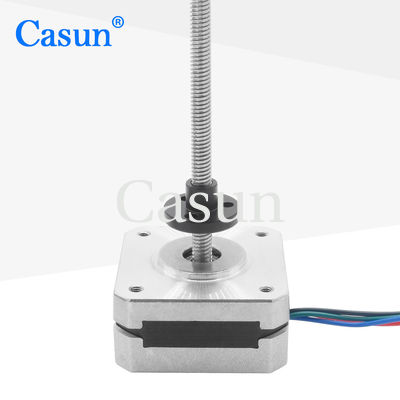

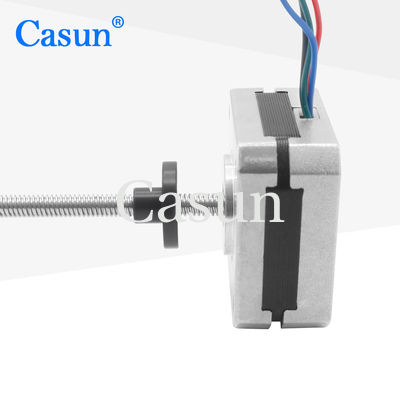

NEMA 17 キャプティブステップモーター 超薄型20mmボディ 1.0A 0.13N.m 精密儀器用

NEMA 17 キャプティブステップモーター 超薄型20mmボディ 1.0A 0.13N.m 精密儀器用

ブランド名: Casun
モデル番号: 42SHD4950-135NT1
MOQ: 1pc
価格: $9.68-$14
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
身体:
20mm
体重:
0.14キロ
シャフト直径:
Tr5*2
速度の電流:
1.0A
段階:
2
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

0.13N.m NEMA 17 ステッパーモーター1.0A NEMA 17 キャプティブステップモーター

,

1.0A NEMA 17 Captive Stepper Motor

製品の説明

機械構造を簡素化することで,追加の変換装置を必要とせず,直線運動を直接生成できます.

パルス周波数を変化させることで,スクリューの動き速度を簡単に調整できます.

特徴:

  • 双極型または単極型が利用可能

  • 48時間以内に連絡を保証します

  • 熱心なディストリビューターを募る!

  • 各ステップモーターモデルは,様々なアプリケーションに適応することができます

  • 専門はプロの駆動系ソリューションです

サイズ

NEMA 17 キャプティブステップモーター 超薄型20mmボディ 1.0A 0.13N.m 精密儀器用 0





モーター仕様

義理の天使



1.8°

フレームサイズ



42mm

段階数



2 段階

定位電流



1.0A

保持トルク



130mN.m

抵抗力



3.5 ハム

誘導力



4.5mH

ローターの慣性



15g-cm2

モーターの重量



0.14kg

鉛スクリュー



トル5X2

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC

シャフトの放射性プレー:0.02 最大 (450g負荷)

シャフトの軸弾:0.08 最大 (450g負荷)

最大放射力:28N (フレンズから20mm)

最大軸力:10N







トルク曲線





サブモデル



モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





身体長さ スクロールの直径 ピッチ スクロールの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20〜1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

NEMA 17 キャプティブステップモーター 超薄型20mmボディ 1.0A 0.13N.m 精密儀器用 1 NEMA 17 キャプティブステップモーター 超薄型20mmボディ 1.0A 0.13N.m 精密儀器用 2 NEMA 17 キャプティブステップモーター 超薄型20mmボディ 1.0A 0.13N.m 精密儀器用 3 NEMA 17 キャプティブステップモーター 超薄型20mmボディ 1.0A 0.13N.m 精密儀器用 4
