40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度

40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度

ブランド名: Casun
モデル番号: 42SHD0231-24
MOQ: 1pc
価格: $4-$8
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
義理の天使:
1.8°
保持トルク:
300mN.m
流動:
0.6A
モーターの長さ:
40mm
シャフト:
長さ24mm
電圧:
6V
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
ローターの慣性:
57g-cm^2
定位電圧:
6ボルト
体重:
0.24kg
止め金のトルク:
15mN.m
軸長:
24mm
鉛の数:
4
段階:
2
定位電流:
0.6 A
段階インダクタンス:
20 mH
シャフト直径:
5つのmm
ステップアングル:
1.8度
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

40mm NEMA 17のステッピング モーター

,

12v nema 17ステップモーター

,

2フェーズNEMA 17のステッピング モーター

製品の説明

0.6A スタジアムごとにモーター 40mm 2フェーズ 1.8度ハイブリッド 6V NEMA 17ハイブリッドステップモーター

42mmハイブリッドステップパーモーターシリーズは,様々なサイズで強力な保持トルクを提供しています.

振動を軽減し,より高いステップ解像度を得るため,マイクロステップドライバーで使用する.

ベースラインバージョンを選択するか,独自の設定を依頼してください.



特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

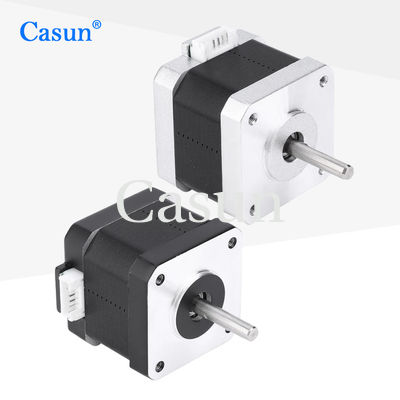

外見

40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度 0



サイズ

40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度 1















モーター仕様



義理の天使

1.8°

フレームサイズ

40mm

段階数

2 段階

定位電流

0.6 A

保持トルク

300mN.m

抵抗力

10オーム

誘導力

20mH

ローターの慣性

57g-cm2

モーターの重量

0.24kg

リード数

4

接続

単極性

操作仕様

ステップアングル: 1.2°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル

モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度 2 40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度 3 40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度 4 40mm 2フェーズ 12V NEMA 17ステップモーター -20°Cから50°Cの環境温度 5



" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
