ブランド名: | Casun |
モデル番号: | B20SHD4381-C25L |
MOQ: | 1PC |
価格: | $22.94 - 32.94 |
支払条件: | D/A, T/T, L/C, D/P |
Supply Ability: | 40000+PCS+Month |

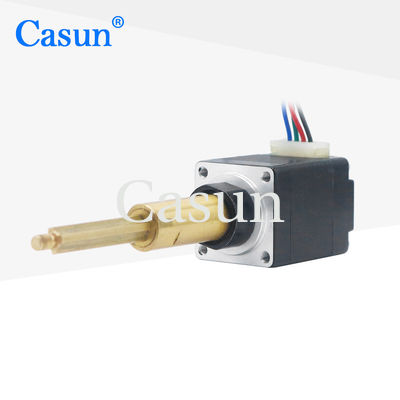

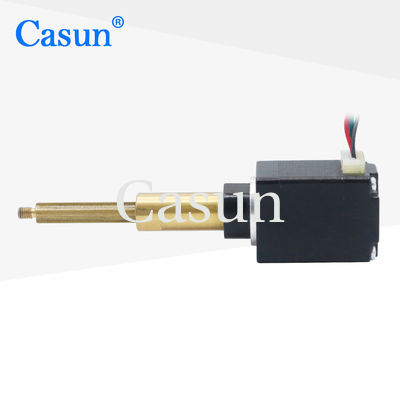

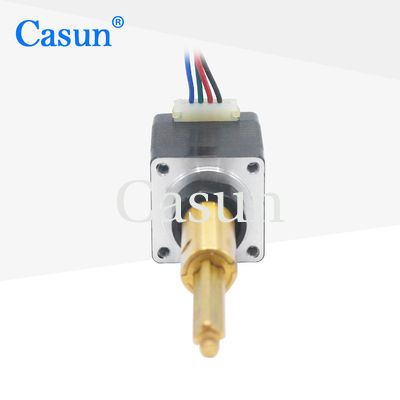

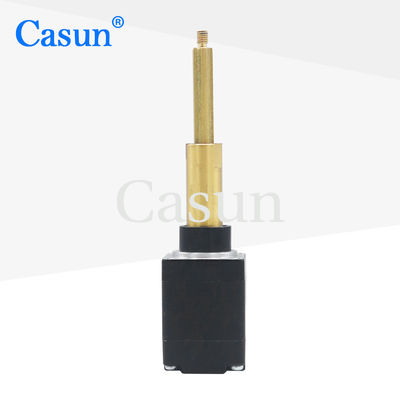

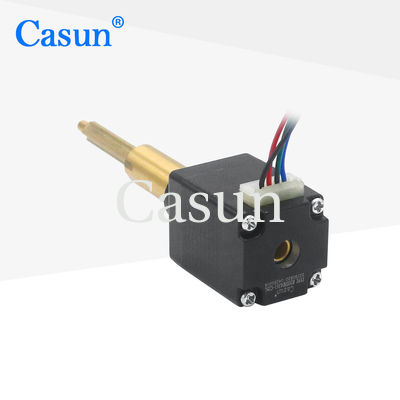

線形推力棒ステップモーターは,回転運動を線形運動に直接変換し,機械効率を向上させます.
自動生産ライン,精密機械ツール,医療機器,科学研究機器など,様々な分野で広く使用されています.
特徴:
義理の天使
|
1.8° |
フレームサイズ
|
20mm |
段階数
|
2 段階 |
定位電流
|
0.6Amp |
保持トルク
|
0.5kg 600ppsで |
抵抗力
|
11.5オム |
誘導力
|
3.50mH |
ローターの慣性
|
6g-cm2 |
モーターの重量
|
0.2kg |
鉛
|
25.4mm |
接続
|
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
シャフトの放射性プレー:0.02 最大 (450g負荷)
シャフトの軸弾:0.08 最大 (450g負荷)
最大放射力:28N (フレンズから20mm)
最大軸力:10N
モデル | 保持トルク | ステップアングル | モーターの長さ | シャフトの種類 | 定位電流 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
身体長さ | スクロールの直径 | ピッチ | スクロールの長さ | ||
20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20〜1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
