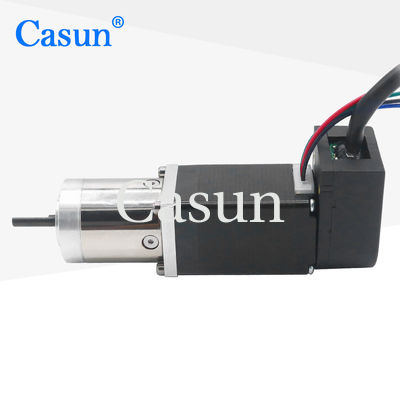

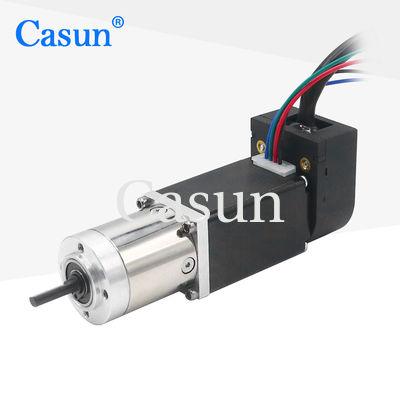

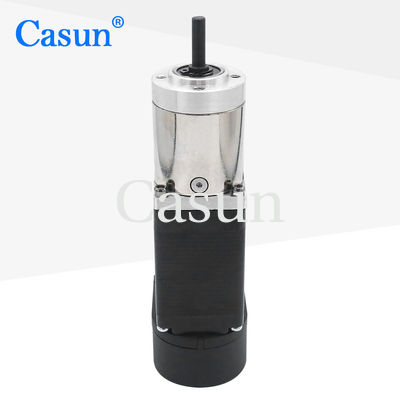

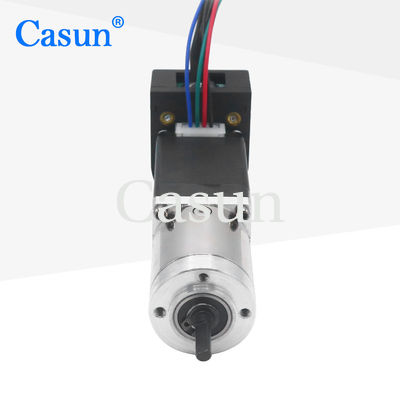

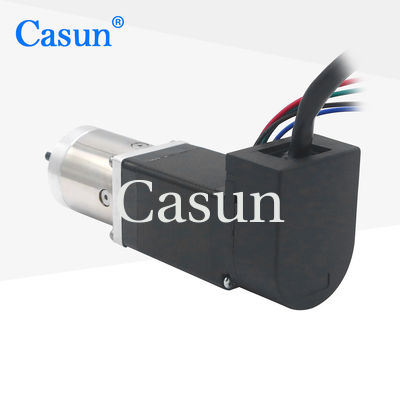

高トルク NEMA 11 ステップモーター 282845mm 0.67A エンコーダー10 1減速比

ブランド名:	Casun
モデル番号:	28SHD4401-19GQ
MOQ:	1個
価格:	$27.23-$30.23
支払条件:	D/A、T/T、L/C、D/P
供給能力:	40000+PCS+月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE,ROHS,ISO

キーワード:

ギヤードステッピングモーター

電圧:

4.56V DC

ステップ角(度):

1.8度

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

ギア比:

19:1

保持トルク:

95mN.m

パッケージの詳細:

カートン:36x29x14cm

供給の能力:

40000+PCS+月

ハイライト:

高トルク NEMA 11ステップモーター

282845mm NEMA 11ステップモーター

製品の説明

高トルク NEMA 11 ステッピングモーター 28×28×45mm 0.67A エンコーダー付き 10:1減速比

ステッピングモーターの精密な制御とエンコーダーのフィードバック能力を組み合わせ、減速機によりトルクを増加させています。エンコーダーはリアルタイムの位置フィードバックを提供し、モーターの位置決め精度をさらに向上させることができます。

特徴

バイポーラまたはユニポーラバージョンが利用可能
ハイブリッドステッピング構造
シングルまたはダブルシャフトバージョンが利用可能
すべてのステッピングモーターモデルは様々なアプリケーションに適応可能
販売店募集中！

寸法

モーター仕様

パラメータ	値
ステッピング角	1.8°
フレームサイズ	28mm
相数	2相
定格電流	0.67A
保持トルク	95mN.m
抵抗	6.8Ω
インダクタンス	4.9mH
ローター慣性	9g-cm²
モーター重量	0.16kg
ギア減速比	19.2:1
接続	バイポーラ

動作仕様

モーター

ステッピング角: 1.8°
最高温度: 80°C
周囲温度: -20°C ～ 50°C
保管温度: -20°C ～ 100°C
湿度範囲: 85%以下、結露なきこと
マグネットワイヤー絶縁: クラスB 130°C
絶縁抵抗: 500VDCで100MΩ
耐電圧: 500VDCで1分間

ギアボックス

ハウジング材質: 金属
出力部ベアリング: ボールベアリング
最大ラジアル荷重 (フランジから12mm): ≤80N
最大軸方向荷重: ≤30N
シャフトのラジアルプレイ (フランジ付近): ≤0.06mm
シャフトの軸方向プレイ: ≤0.3mm
無負荷時のバックラッシ: 1.5°

サブモデル

モーター長	ギアボックス長	比率	効率
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
26.8 mm	42.7 mm	51	70%
42.7 mm	42.7 mm	71	70%
42.7 mm	42.7 mm	99.5	70%
42.7 mm	42.7 mm	139	70%

カスタマイズオプション

標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

エンコーダー

ブレーキ

ギアボックス

シャフト
