連動させられたステッピング モーター
Created with Pixso.

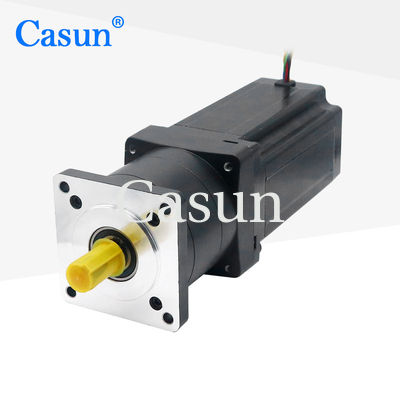

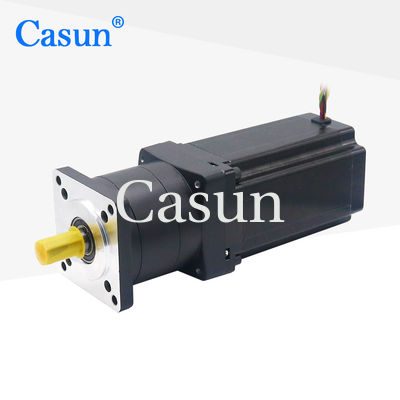

149mm ネマ 34 歯車式ステップモーター 大きい減速比 10 1 惑星ギアボックス

149mm ネマ 34 歯車式ステップモーター 大きい減速比 10 1 惑星ギアボックス

ブランド名: Casun
モデル番号: 86SHD8503-10GH
MOQ: 1pc
価格: $68.15-$71.15
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
キーワード:
連動させられたステッピング モーター
電圧:
5.04V DC
体重:
5.0kg
ステップ角度(程度):
1.8度
割合:
10.562:1
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

149mm Nema 34 ギアステッパーモーター

,

大減速ギアステッパーモーター

製品の説明

減速器を搭載したモーターは,速度と位置の正確な調整など,より複雑な運動制御を実現することができます.

ステップモーターの高精度と減速器のトルク増強機能を組み合わせることで,より高い性能と柔軟性を提供します.



特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • ディーラーを捜してる!

  • 私たちはカスタマイズされたサービスを提供し,契約製造を受け入れます

サイズ

149mm ネマ 34 歯車式ステップモーター 大きい減速比 10 1 惑星ギアボックス 0







モーター仕様



義理の天使



1.8°

フレームサイズ



86mm

段階数



2 段階

定位電流



2.8Amp

保持トルク



10.6N.m

抵抗力



1.68オム

誘導力



18.8mH

ローターの慣性



3600g-cm2

モーターの重量



5.0kg

ギア減速比





10.562:1

接続



双極性



操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



ギアボックス



収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フラングの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°











トルク曲線







サブモデル

モーターの長さ ギアボックス長さ レイオ 効率性
34mm

40mm

48mm

60mm
27.2mm 3.71 90%
5.18
35mm 13.76 80%
19.2
26.8
42.7mm 51 70%
71
99.5
139


ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト
