パンケーキ ステッピング モーター
Created with Pixso.

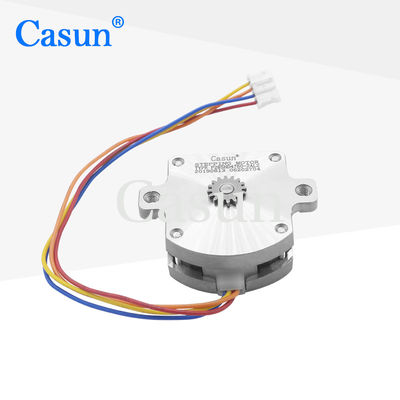

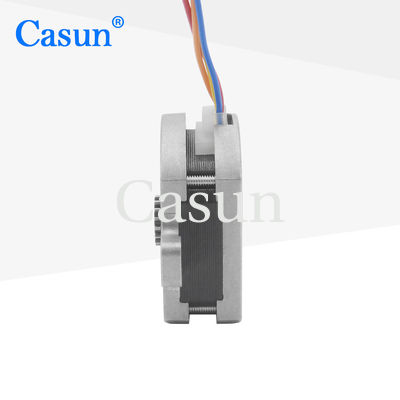

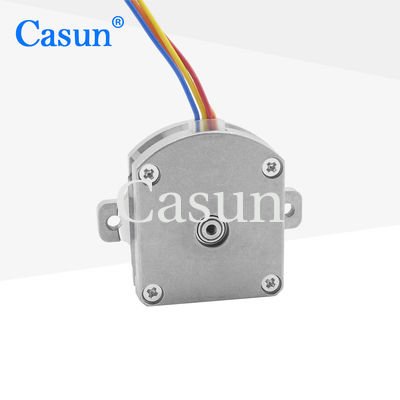

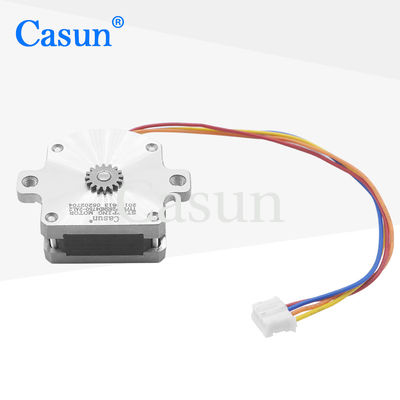

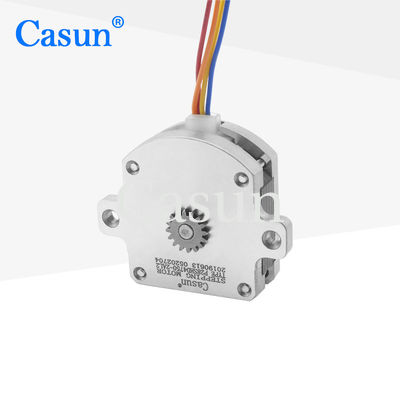

パンケーキステップモーター 1.8 度 2 段階 1.55 V SMTマシン用の 13mm ギアシャフト

パンケーキステップモーター 1.8 度 2 段階 1.55 V SMTマシン用の 13mm ギアシャフト

ブランド名: Casun
モデル番号: P28SHD4750-2AL2
MOQ: 1pc
価格: $12.3-$13.8
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
流動:
0.5A
質量:
40g
体重:
0.5kg
Steperの角度:
1.8degree
段階:
2
歯の数:
16
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

13mmギアシャフトパンケーキステップモーター

,

1.55V パンケーキステップモーター

,

1.8度パンケーキステップモーター

製品の説明

平面ステップモーターは通常軽量設計を採用し,機器の重量を減らし,全体構造を軽量化します.

フラットステップモーターは,半導体製造,光学機器,医療機器の高精度位置付けに使用されています.



特徴:

  • 双極型または単極型が利用可能

  • 最適な解決策を提供するために 48 時間以内に連絡します

  • 各ステップモーターモデルは,様々なシナリオに適応することができます

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

サイズ

パンケーキステップモーター 1.8 度 2 段階 1.55 V SMTマシン用の 13mm ギアシャフト 0







モーター仕様



義理の天使



1.8°

フレームサイズ



28mm

段階数



2 段階

定位電流



0.5Amp

保持トルク



25mN.m

抵抗力



3. 1 om

誘導力



0.95mH

ローターの慣性



2g-cm2

モーターの重量



40g

リード数



4

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC









トルク曲線





サブモデル



モデル モーターの長さ 流動 保持トルク
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13~15mm 0.5A 25mNm
P28SHD4950 17.9mm 0.5A 35mN.m


ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

パンケーキステップモーター 1.8 度 2 段階 1.55 V SMTマシン用の 13mm ギアシャフト 1 パンケーキステップモーター 1.8 度 2 段階 1.55 V SMTマシン用の 13mm ギアシャフト 2 パンケーキステップモーター 1.8 度 2 段階 1.55 V SMTマシン用の 13mm ギアシャフト 3 パンケーキステップモーター 1.8 度 2 段階 1.55 V SMTマシン用の 13mm ギアシャフト 4
