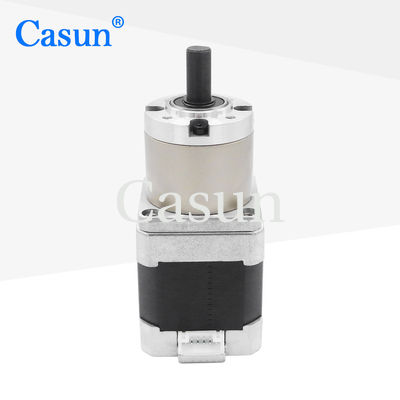

高トルク NEMA 17 エコノミープラネタリ 42*42*48mm ステップモーターギア比1:13

高トルク NEMA 17 エコノミープラネタリ 42*42*48mm ステップモーターギア比1:13

ブランド名: Casun
モデル番号: 42SHD0404-13G
MOQ: 1PC
価格: $16.49-$24.14
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
外力トルク:
3.2n.m
長さ:
48mm
定位電流:
1.5A
定位電圧:
12V
ギヤ縮小率:
1:13
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

惑星式ステップモーター

,

42*42*48mm 惑星式ステップモーター

,

高トルクの惑星ステップモーター

製品の説明

減速器は,モーターのステップの数を減らすことができ,それによって各ステップの角位移動を軽減し,位置付け精度を向上させる.

医療機器の応用には,精密な外科用道具の配置と患者支援プラットフォームの調整が含まれます.



特徴:

  • 双極型または単極型が利用可能

  • 我々は,カスタマイズできるサービスを提供し,暖かく歓迎契約製造

  • 中国で12年間活動し,800人以上の顧客にサービスを提供しました

  • 専門的な駆動系ソリューションの専門家

  • 要求に応じてカスタマイズ

サイズ

高トルク NEMA 17 エコノミープラネタリ 42*42*48mm ステップモーターギア比1:13 0







モーター仕様



義理の天使



1.8°

フレームサイズ



42mm

段階数



2 段階

定位電流



1.5A

外向きトルク (ref)



3.2N.m (10RPMで)

抵抗力



1.65 ハム

誘導力



2.8mH

ローターの慣性



38g-cm2

モーターの重量



0.56kg

ギア減速比



1:13

接続



双極性



操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



ギアボックス



収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フラングの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°











トルク曲線







サブモデル

モーターの長さ ギアボックス長さ レイオ 効率性
34mm

40mm

48mm

60mm
27.2mm 3.71 90%
5.18
35mm 13.76 80%
19.2
26.8
42.7mm 51 70%
71
99.5
139


ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

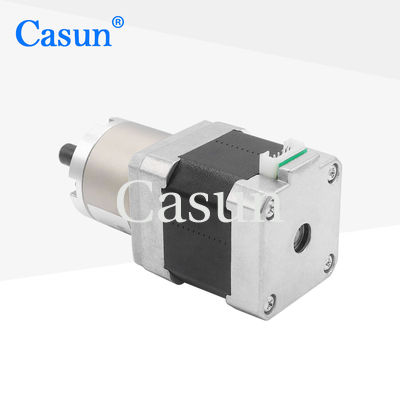

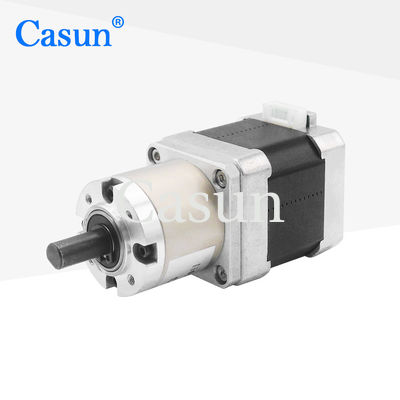

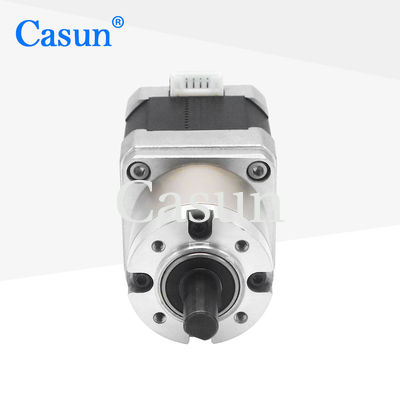

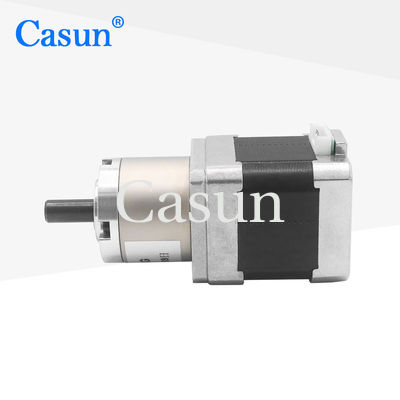

高トルク NEMA 17 エコノミープラネタリ 42*42*48mm ステップモーターギア比1:13 1 高トルク NEMA 17 エコノミープラネタリ 42*42*48mm ステップモーターギア比1:13 2 高トルク NEMA 17 エコノミープラネタリ 42*42*48mm ステップモーターギア比1:13 3 高トルク NEMA 17 エコノミープラネタリ 42*42*48mm ステップモーターギア比1:13 4
