ハイブリッドステッピングモーター
Created with Pixso.

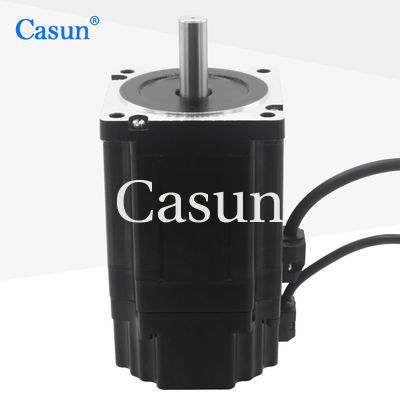

86*86*98mm NEMA 34 ハイブリッドステップモーターとブレーキ

86*86*98mm NEMA 34 ハイブリッドステップモーターとブレーキ

ブランド名: Casun
モデル番号: 86SHD4201-37BSH-HP86
MOQ: 1pc
価格: $9.49-$14
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップアングル:
1.8°
段階の数:
2
定位電流:
3.0A
身体:
98mm
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

NEMA 34ハイブリッドステップモーター

,

86*86*98mmハイブリッドステップモーター

,

工業用ハイブリッドステップモーター

製品の説明

外部の電源なしでブレーキシステムがエンジンの位置を維持できる.

動きは正確な角度制御によって達成され 動きの各ステップは正確に定義されています



特徴:

  • 双極型または単極型が利用可能

  • 48時間以内に 最適な解決策を提示します

  • 各ステップモーターモデルは,さまざまなシナリオに適しています

  • パーソナライズされたサービス

  • R&Dと製造に特化した

サイズ

86*86*98mm NEMA 34 ハイブリッドステップモーターとブレーキ 0







モーター仕様



義理の天使



1.8°

フレームサイズ



86mm

段階数



2 段階

定位電流



3.0A

保持トルク



5.6N.m

抵抗力



1.5オム

誘導力



15mH

ローターの慣性



1700g-cm2

モーターの重量



2.9kg

リード数



4

接続



双極性



操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,冷却しない

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC









トルク曲線







サブモデル



モデル 保持トルク ステップアングル 長さ Tシャフトの型 定位電流
86SHD4003-32 4.0N.m 1.8° 69mm キーシャフト-32mm 4.0A
86SHD4101-32 4.5N.m 1.8° 76mm キーシャフト-32mm 4.0A
86SHD4201-37 5.6N.m 1.8° 98mm キーシャフト-37mm 4.0A
86SHD4314-37 6.8N.m 1.8° 112mm キーシャフト-37mm 5.0A
86SHD4404-37 8.0N.m 1.8° 127mm キーシャフト-37mm 5.0A
86SHD4505-37 12.0N.m 1.8° 150mm キーシャフト-37mm 5.5A



ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

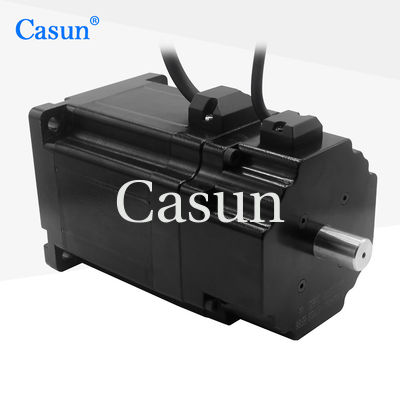

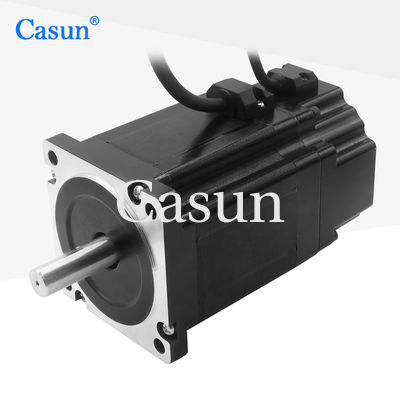

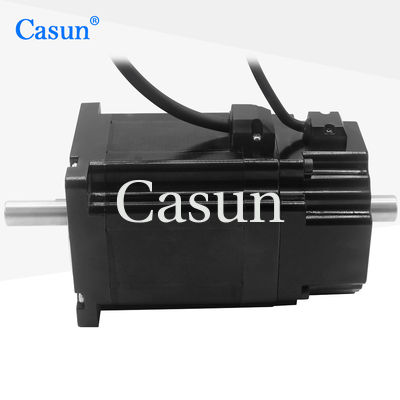

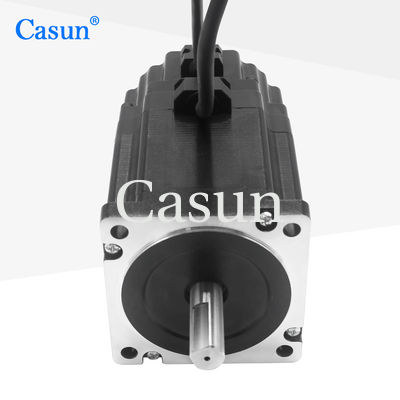

86*86*98mm NEMA 34 ハイブリッドステップモーターとブレーキ 1 86*86*98mm NEMA 34 ハイブリッドステップモーターとブレーキ 2 86*86*98mm NEMA 34 ハイブリッドステップモーターとブレーキ 3 86*86*98mm NEMA 34 ハイブリッドステップモーターとブレーキ 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
