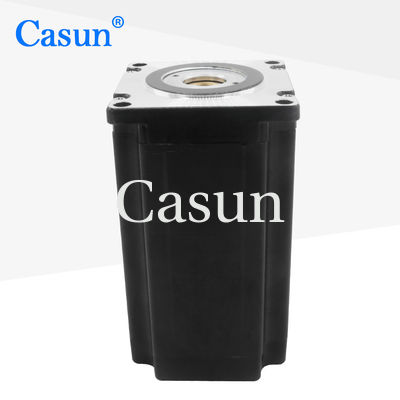

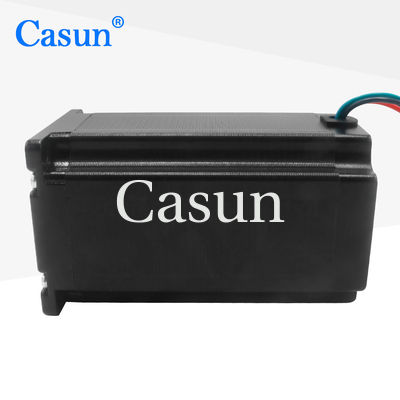

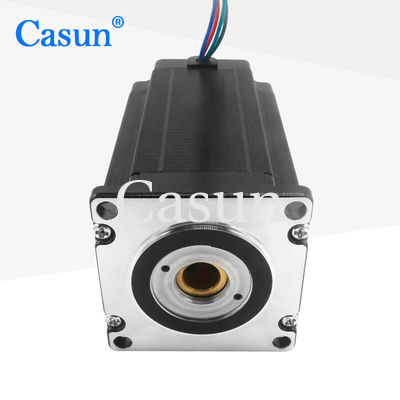

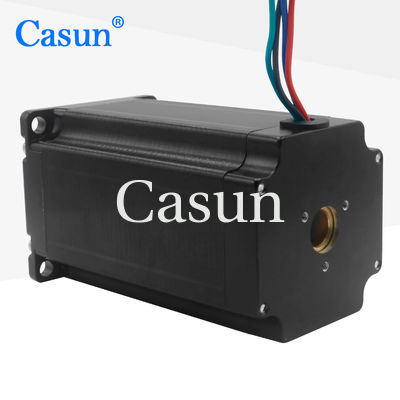

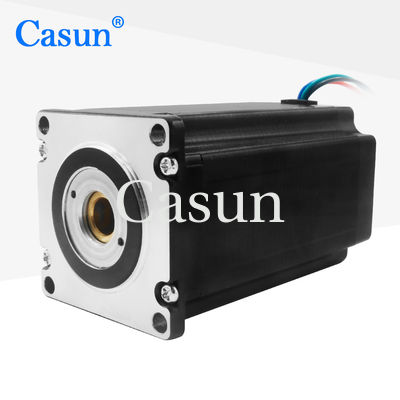

DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン

DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン

ブランド名: Casun
モデル番号: 57SHD4935-KH
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A,T/T,L/C,D/P
供給能力: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
義理の天使:
1.8°
保持トルク:
3000mN.m
流動:
4.5A
モーターの長さ:
100mm
シャフト:
ない
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

NEMA 23 ホールシャフトステップモーター

,

DC線形空軸ステップモーター

製品の説明

DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン

57mmハイブリッドステップパーモーターシリーズは,様々なサイズで提供され,強い保持トルクを提供します.

自動化機器,ロボット技術,CNC機械ツールなどの分野で広く使用されています.



特徴:

  • 高トルクと精度の両方

  • 電子工業機器および高技術産業機器用

  • 48時間以内に,我々のエンジニアの1人が あなたと連絡します 最良のオプション

  • 10年保証と購入に対する信頼

  • ステップモーターの各モデルは,異なるシナリオに適しています







モーター仕様



義理の天使

1.8°

フレームサイズ

57mm

段階数

2 段階

定位電流

4.5A

保持トルク

3000mN.m

抵抗力

1.3オーム

誘導力

6.0 mH

ローターの慣性

650g/cm2

モーターの重量

1kg

リード数

4

接続

双極性

外見

DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン 0

サイズ

DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン 1


操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,冷却しない

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル



モデル 保持トルク ステップアングル 長さ Tシャフトの型 定位電流
57SHD4013-21B 0.6N.m 1.8° 41mm D 軸21mm 1.0A
57SHD4415-21B 1.1N.m 1.8° 54mm D 軸21mm 3.0A
57SHD4816-21B 2.0N.m 1.8° 76mm D 軸21mm 3.0A
57SHD4913-21B 2.5N.m 1.8° 83mm D 軸21mm 3.0A
57SHD4934-20B 3.0N.m 1.8° 100mm D シャフト 20mm 3.0A



ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン 2 DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン 3 DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン 4 DC線形 NEMA 23 ホールシャフトステップモーター 100mm ボディ 4.5A Ncマシン 5
