1.68A NEMA 17 惑星ギアボックス ステップモーター 10:1 17HS15-1684S-HG10

1.68A NEMA 17 惑星ギアボックス ステップモーター 10:1 17HS15-1684S-HG10

起源の場所:

中国

ブランド名:

Casun

証明:

CE,ROHS,ISO

モデル番号:

42SHD4229-10PLH

私達に連絡しなさい

引用を要求しなさい
プロダクト細部
身体:
48mm
ステップ角度(程度):
1.8度
減量比:
10:1
流動:
1.68A
支払及び船積みの言葉
最小注文数量
1pc
価格
$23.3-$26.3
パッケージの詳細
カートン:36x29x14cm
受渡し時間
7〜15日
支払条件
D/A,T/T,L/C,D/P
供給の能力
40000+PCS+月
関連製品
私達に連絡しなさい
86-020-36907671
今接触
製品の説明

NEMA 17 惑星式減速ステップモーターは,騒音と振動を軽減し,よりスムーズな動作特性を持っています.

ローテーションクリアランスも低く 位置付けの精度も高い



特徴:

  • 双極型または単極型が利用可能

  • 契約製造を招きます

  • 高技術機器や電子機器の"幅広い国際認定"を

  • 専門的な駆動系ソリューションの専門家

  • 各ステップモーターモデルは様々なシナリオに適しています

サイズ

1.68A NEMA 17 惑星ギアボックス ステップモーター 10:1 17HS15-1684S-HG10 0









モーター仕様

義理の天使



1.8°

フレームサイズ



42mm

段階数



2 段階

定位電流



1.68A

保持トルク



390 mN.m

抵抗力



1.65オーム

誘導力



3.2mH

ローターの慣性



57g-cm2

モーターの重量



0.9kg

ギア減速比





10:1

接続



双極性





操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



ギアボックス



収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フレンジの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°











トルク曲線







サブモデル

モーターの長さ ギアボックス長さ レイオ 効率性
34mm

40mm

48mm

60mm
27.2mm 3.71 90%
5.18
35mm 13.76 80%
19.2
26.8
42.7mm 51 70%
71
99.5
139


ダウンロード





標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

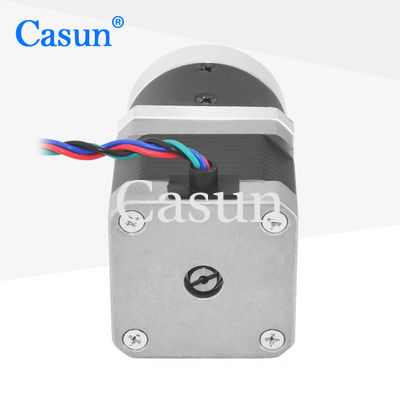

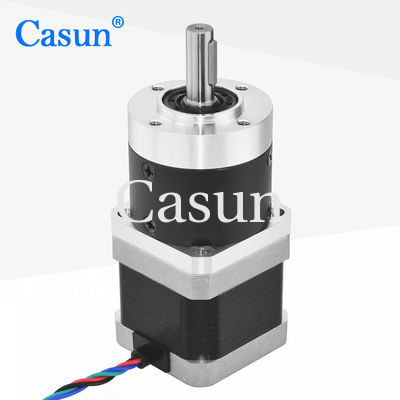

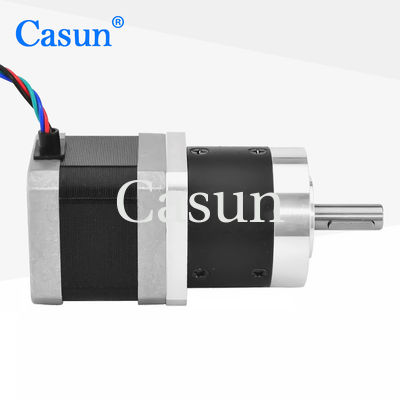

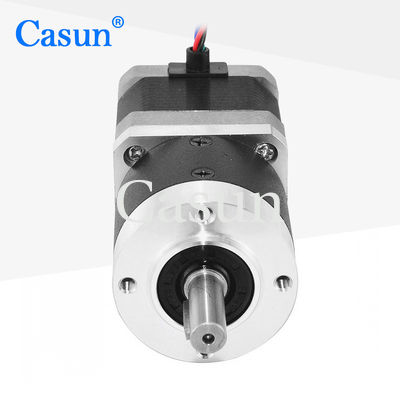

1.68A NEMA 17 惑星ギアボックス ステップモーター 10:1 17HS15-1684S-HG10 1 1.68A NEMA 17 惑星ギアボックス ステップモーター 10:1 17HS15-1684S-HG10 2 1.68A NEMA 17 惑星ギアボックス ステップモーター 10:1 17HS15-1684S-HG10 3 1.68A NEMA 17 惑星ギアボックス ステップモーター 10:1 17HS15-1684S-HG10 4
