| 起源の場所 | 中国 |
| ブランド名 | Casun |
| 証明 | CE,ROHS,ISO |
| モデル番号 | 42SHD0217-19G |

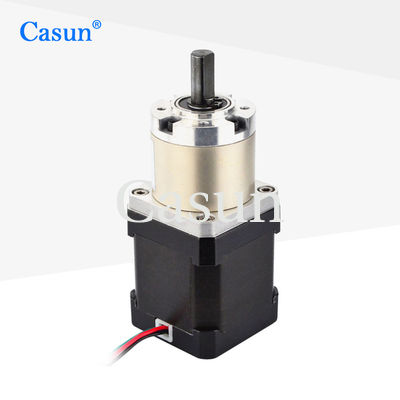

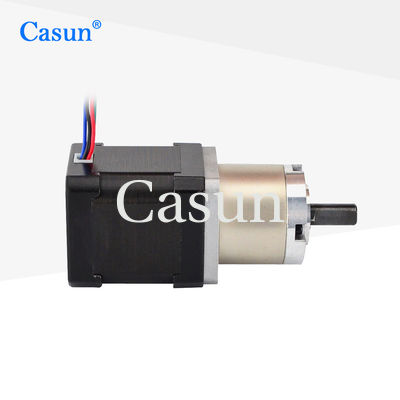

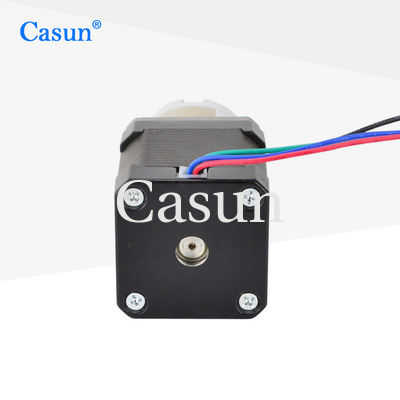

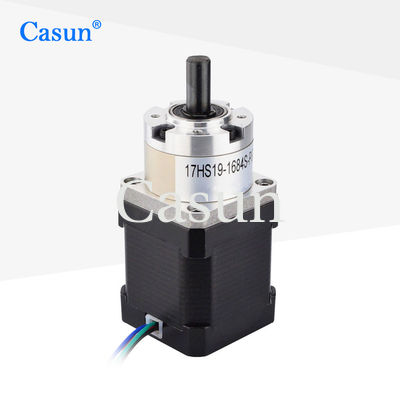

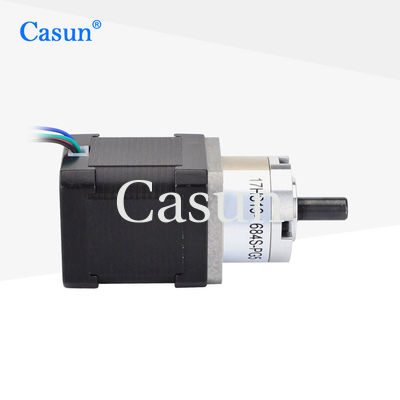

1.5 A Nema 17 ステップモーター 1.8 度 500mN.M 保持トルク 42 * 40mm
ネマ 17 歯車減速器 ステップモーター 42x42x40mm 1.8 度 2 段階 500mN.m 保持トルク
42mmの減速ステップモーターはステップモーターと減速機の特徴を組み合わせています精密な位置制御を可能にし,高精度の位置設定を必要とするアプリケーションに適しています.
オープン・ループ制御は位置フィードバックの必要性をなくし,電力消費を削減する.
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
42mm |
|
段階数
|
2 段階 |
|
定位電流
|
1.5A |
|
保持トルク
|
500mN.m |
|
抵抗力
|
2.5オーム |
|
誘導力
|
5mH |
|
ローターの慣性
|
57g-cm2 |
|
モーターの重量
|
0.65kg |
|
ギア減速比
|
19:1 |
|
接続
|
双極性 |
モーター
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,冷却しない
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
ギアボックス
収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フラングの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°
| モーターの長さ | ギアボックス長さ | レイオ | 効率性 | ||
| 34mm 40mm 48mm 60mm |
27.2mm | 3.71 | 90% | ||
| 5.18 | |||||
| 35mm | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7mm | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
