| ブランド名: | Casun |
| モデル番号: | 28SHD4516-5G |
| MOQ: | 1個 |
| 価格: | $22.22-$41.5 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

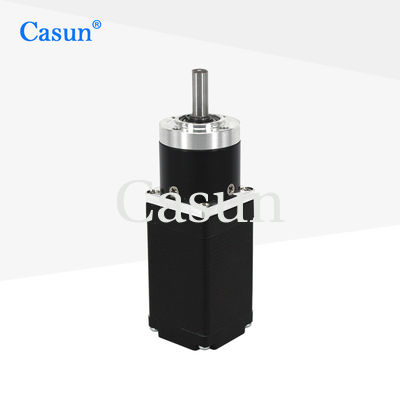

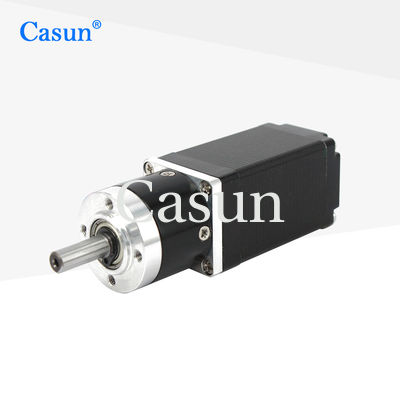

Casun Mini 140mN.M Nema 11 ギアボックス ステッピングモーター CE認証付き。この28×28×50mm Casun 0.67A Nema 11 8.04V ギア付きステッピングモーターは、プラネタリーギアボックスを備え、コンパクトな設計で強力なパフォーマンスを提供します。
28mmハイブリッドステッピングモーターシリーズは、様々なサイズで堅牢な保持トルクを提供します。マイクロステッピングドライバーと併用すると、振動が軽減され、より高いステップ解像度が得られます。ベースラインバージョンまたは特定の要件を満たすカスタム構成で利用可能です。
| ステッピング角 | 1.8° |
| フレームサイズ | 28 mm |
| 相数 | 2相 |
| 定格電流 | 0.67 A |
| 保持トルク | 140 mN.m |
| 抵抗 | 12.0 Ω |
| インダクタンス | 16.5 mH |
| ローター慣性 | 12 g・cm² |
| モーター重量 | 0.4 kg |
| ギア減速比 | 5:1 |
| 接続 | バイポーラ |
| ステッピング角 | 1.8° |
| 最高温度 | 80℃（最大） |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100M Ω (500 VDC) |
| 耐電圧 | 500 VDC 1分間 |
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重（フランジから12mm） | ≤80N |
| 最大軸方向荷重 | ≤30N |
| シャフトのラジアル遊び（フランジ付近） | ≤0.06mm |
| シャフトの軸方向遊び | ≤0.3mm |
| 無負荷時のバックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 比率 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 5.18 | 90% | |
| 48 mm | 13.76 | 80% | |
| 60 mm | 19.2 | 80% | |
| 35 mm | 42.7 mm | 51 | 70% |
| 71 | 70% | ||
| 99.5 | 70% | ||
| 139 | 70% |
標準モーターがお客様のニーズを満たせない場合、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件付きリード線、コネクタなどが含まれますが、これらに限定されません。
ご要望を「見積もりを依頼する」ボタンをクリックしてお知らせください。
