| ブランド名: | Casun |
| モデル番号: | 42SHD4229-27G |
| MOQ: | 1個 |
| 価格: | $23.3-$26.3 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

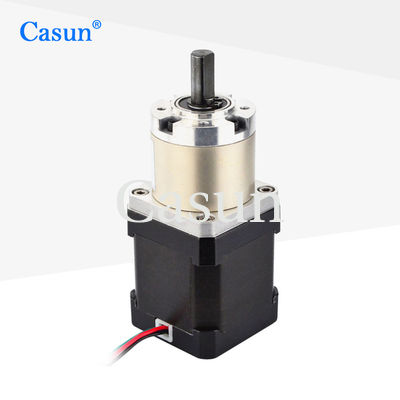

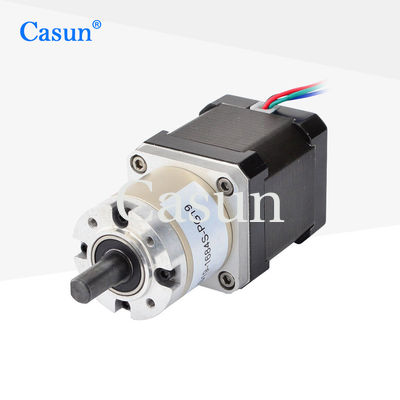

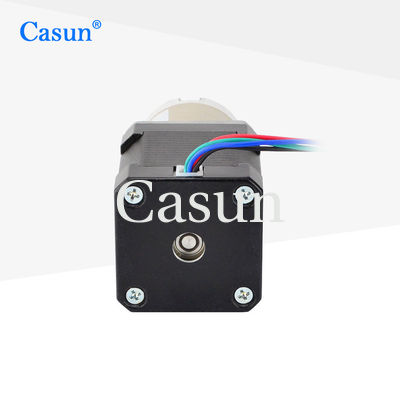

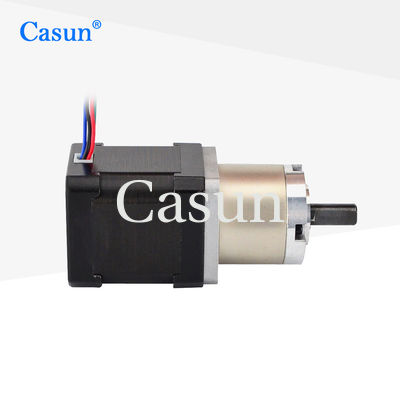

ロボット用途向けに設計された、27:1の減速比を持つNEMA 17ギアボックスステッピングモーターです。このモーターは、回転方向、速度、位置を精密に制御し、複雑な動作軌跡を実現します。ステッピングモーターと減速機の組み合わせにより、高精度なモーションコントロール機能を提供します。
| パラメータ | 値 |
|---|---|
| ステップ角 | 1.8° |
| フレームサイズ | 42 mm |
| 相数 | 2相 |
| 定格電流 | 1.68 A |
| 保持トルク | 390 mN.m |
| 抵抗 | 1.8 オーム |
| インダクタンス | 3.2 mH |
| ローター慣性 | 57 g-cm² |
| モーター重量 | 0.65 kg |
| ギア減速比 | 26.8:1 |
| 接続 | バイポーラ |
| パラメータ | 仕様 |
|---|---|
| ステップ角 | 1.8° |
| 最高温度 | 80℃以下 |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100M オーム (500 VDC) |
| 耐電圧 | 500 VDC 1分間 |
| パラメータ | 仕様 |
|---|---|
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重 (フランジから12mm) | ≤80N |
| 最大軸方向荷重 | ≤30N |
| シャフトのラジアルプレイ (フランジ付近) | ≤0.06mm |
| シャフトの軸方向プレイ | ≤0.3mm |
| 無負荷時のバックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 比率 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 5.18 | 90% | |
| 48 mm | 13.76 | 80% | |
| 60 mm | 19.2 | 80% | |
| 35 mm | 42.7 mm | 26.8 | 70% |
| 42.7 | 70% | ||
| 51 | 70% | ||
| 71 | 70% | ||
| 99.5 | 70% | ||
| 139 | 70% |
標準モーターがお客様の要件を満たせない場合、お客様の特定のニーズに合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
