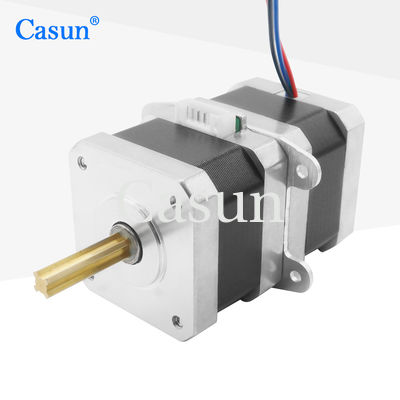

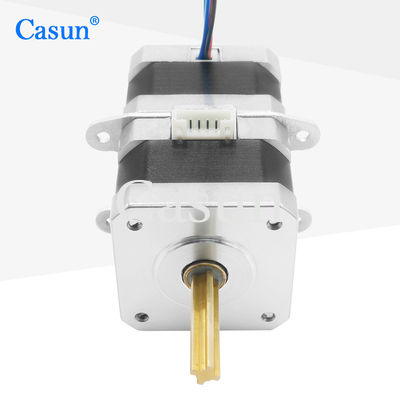

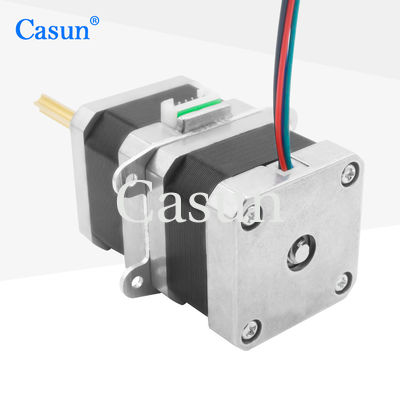

NEMA 17 ダブルレイヤー 線形ステップモーター 12V 精密位置付け

NEMA 17 ダブルレイヤー 線形ステップモーター 12V 精密位置付け

ブランド名: Casun
モデル番号: S42-02
MOQ: 1PC
価格: $11-$15
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
義理の天使:
1.8°
保持トルク:
280mN.m
流動:
0.4A
モーターの長さ:
34mm
ストローク:
0~37
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

2層線形ステップモーター

,

NEMA 17の線形ステッピング モーター

,

線形ステップモーターの精密位置付け

製品の説明

NEMA 17 ダブルレイヤー 線形ステップモーター 12V 精密位置付け

双層ステップモーターは,正確な回転と位置制御を達成できます.

二重層線形モーターは,自動制御の分野で広く使用されています.



特徴:

  • 中国で12年間活動し 800人以上の顧客にサービスを提供しています

  • ディーラーが必要だ! !

  • 高技術機器と電子産業機器の"複数の国際認証"の供給

  • トランスミッション・ソリューションの専門

  • 研究,開発,生産の専門知識

モーター仕様

義理の天使

1.8°

フレームサイズ

42mm

段階数

2 段階

定位電流

0.4 A

保持トルク

280mN.m

抵抗力

30オーム

誘導力

37mH

ローターの慣性38

g-cm2

モーターの重量

0.4kg

リード数

4

接続

双極性

外見

NEMA 17 ダブルレイヤー 線形ステップモーター 12V 精密位置付け 0

サイズ

NEMA 17 ダブルレイヤー 線形ステップモーター 12V 精密位置付け 1


操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,冷却しない

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル

モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト
