| ブランド名: | Casun |
| モデル番号: | 86SHD4201-37B |
| MOQ: | 1個 |
| 価格: | $9.49-$14 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

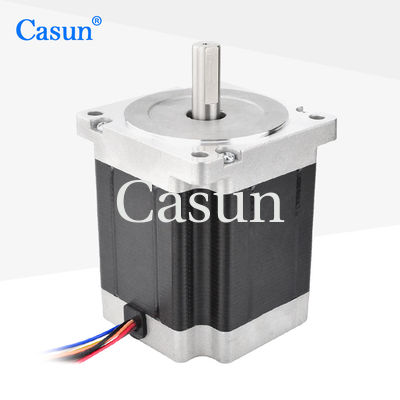

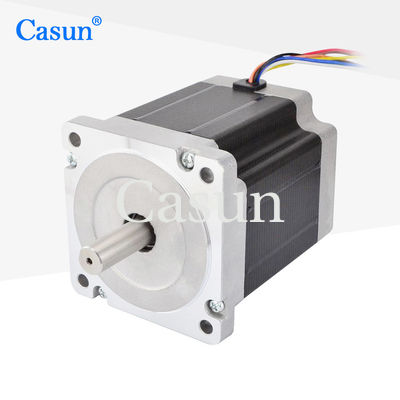

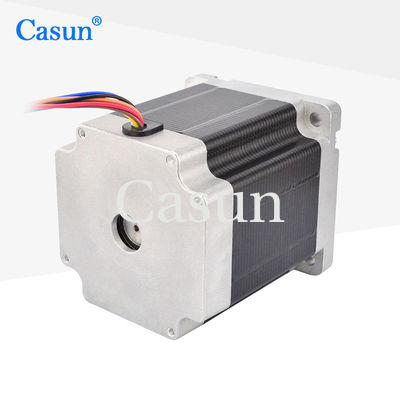

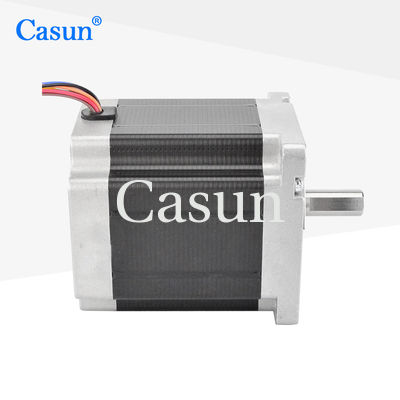

NEMA 34 ステッピングモーターは、通常、高いトルク出力を持ち、重い負荷を駆動するのに十分なパワーを提供できます。動きは精密な角度制御によって達成され、各ステップの動きは正確に定義されています。
| ステッピング角 | 1.8° |
|---|---|
| フレームサイズ | 86 mm |
| 相数 | 2相 |
| 定格電流 | 3.0A |
| 保持トルク | 7N.m |
| 抵抗 | 1.5 オーム |
| インダクタンス | 15 mH |
| ローター慣性 | 1700 g-cm² |
| モーター重量 | 2.9 kg |
| リード線数 | 4 |
| 接続 | バイポーラ |
| ステッピング角 | 1.8° |
|---|---|
| 最高温度 | 80°C 以下 |
| 周囲温度 | -20°C ～ 50°C |
| 保管温度 | -20°C ～ 100°C |
| 湿度範囲 | 85% 以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130°C |
| 絶縁抵抗 | 100M オーム (500 VDC) |
| 耐電圧 | 500 VDC 1分間 |
| モデル | 保持トルク | ステッピング角 | 長さ | シャフトタイプ | 定格電流 |
|---|---|---|---|---|---|
| 86SHD4003-32 | 4.0N.m | 1.8° | 69mm | キー溝付きシャフト-32mm | 4.0A |
| 86SHD4101-32 | 4.5N.m | 1.8° | 76mm | キー溝付きシャフト-32mm | 4.0A |
| 86SHD4201-37 | 5.6N.m | 1.8° | 98mm | キー溝付きシャフト-37mm | 4.0A |
| 86SHD4314-37 | 6.8N.m | 1.8° | 112mm | キー溝付きシャフト-37mm | 5.0A |
| 86SHD4404-37 | 8.0N.m | 1.8° | 127mm | キー溝付きシャフト-37mm | 5.0A |
| 86SHD4505-37 | 12.0N.m | 1.8° | 150mm | キー溝付きシャフト-37mm | 5.5A |
標準モーターがお客様のニーズを満たせない場合、お客様の要件に応じてモーターをカスタマイズできます。
カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
