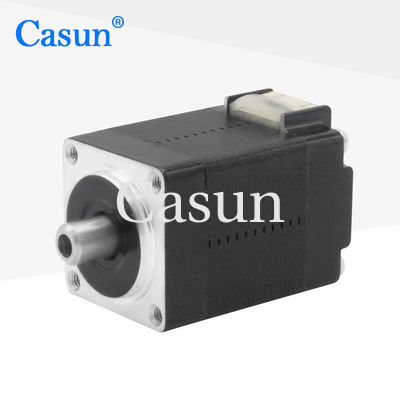

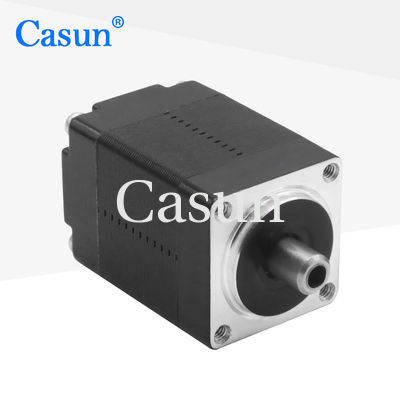

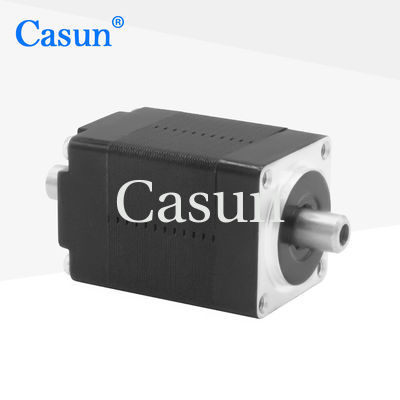

ネマ8 双ホールシャフトステップモーター 30mm ボディ 0.6A CE ROHS
2つの出力シャフトで 2つの負荷を同時に動かすことができ,精密な多軸制御を実現します.
複数の動く部品を同時に制御する必要があるアプリケーションでは とても便利です
特徴:
義理の天使
|
1.8° |
フレームサイズ
|
20mm |
段階数
|
2 段階 |
定位電流
|
0.6 A |
保持トルク
|
15mN.m |
抵抗力
|
6.5 オム |
誘導力
|
1.7mH |
ローターの慣性
|
2g-cm2 |
モーターの重量
|
0.06kg |
リード数
|
4 |
接続
|
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
カスンモデル | 一般モデル | 角度 | モーターの長さ | 定位電流 | 保持トルク |
B20SHD4353-10 | 8HS11-0204S | 1.8° | 28mm | 0.2A | 0.016 N.m |
8HS12-0506S | 1.8° | 28mm | 0.5A | 0.018N.m | |
20SHD0501-10 | 8HS13-0604S | 1.8° | 34.3mm | 0.6A | 0.018N.m |
8HS15-0304S | 1.8° | 38mm | 0.3A | 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8° | 38mm | 0.6A | 0.04N.m |
20SHD4101-20 | 1.8° | 42mm | 0.8A | 0.03N.m |
