| ブランド名: | Casun |
| モデル番号: | 42SHD4516-7GH |
| MOQ: | 1個 |
| 価格: | $23.3-$26.3 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

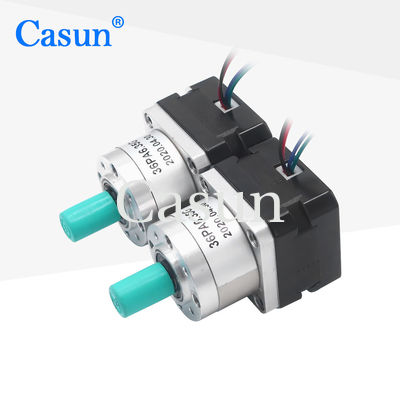

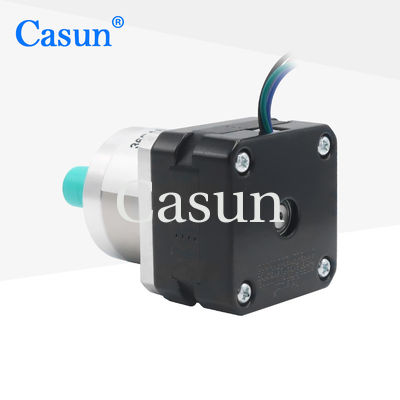

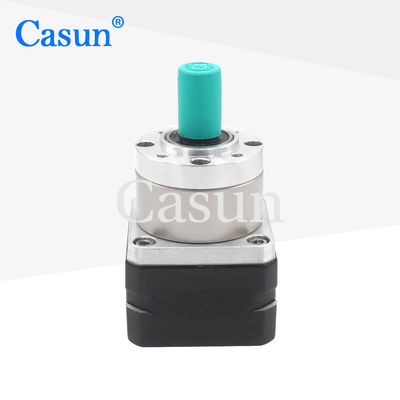

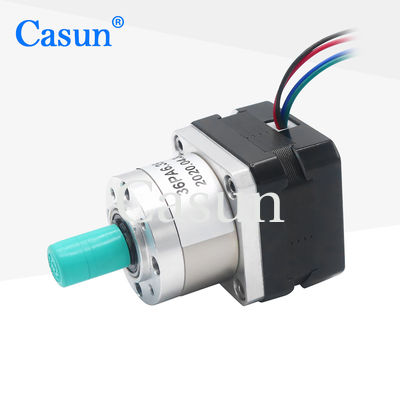

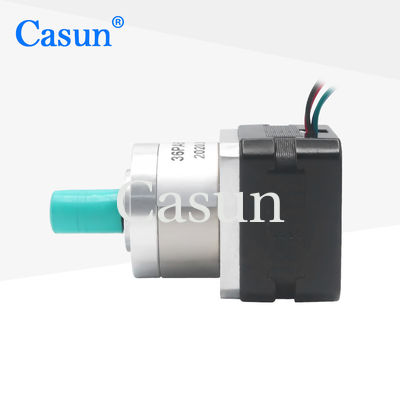

NEMA 17 減速比 6.75:1 の小型遊星歯車減速機付きステッピングモーター。定格電流 1.5A、トルク 0.2N.M で、ロボット用途に特化して設計されています。減速装置を使用することで、出力トルクと速度をより適切な範囲に調整します。精密な歯車伝達構造を採用し、高い耐久性と信頼性を提供します。
| ステッピング角 | 1.8° |
| フレームサイズ | 42 mm |
| 相数 | 2 相 |
| 定格電流 | 1.5 A |
| 保持トルク | 200 mN.m |
| 抵抗 | 1.8 Ω |
| インダクタンス | 2.4 mH |
| ローター慣性 | 38 g-cm² |
| モーター重量 | 0.5 kg |
| 減速比 | 6.75:1 |
| 接続 | バイポーラ |
| ステッピング角 | 1.8° |
| 最高温度 | 80°C 以下 |
| 周囲温度 | -20°C ～ 50°C |
| 保管温度 | -20°C ～ 100°C |
| 湿度範囲 | 85% 以下、結露なきこと |
| マグネットワイヤー絶縁 | クラス B 130°C |
| 絶縁抵抗 | 500 VDC で 100M Ω |
| 耐電圧 | 500 VDC で 1 分間 |
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重 (フランジより 12mm) | ≤80N |
| 最大軸方向荷重 | ≤30N |
| 軸のラジアルプレイ (フランジ付近) | ≤0.06mm |
| 軸のアクセルプレイ | ≤0.3mm |
| 無負荷時のバックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 減速比 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 5.18 | 90% | |
| 48 mm | 13.76 | 80% | |
| 60 mm | 19.2 | 80% | |
| 35 mm | 42.7 mm | 26.8 | 70% |
| 51 | 70% | ||
| 71 | 70% | ||
| 99.5 | 70% | ||
| 139 | 70% |
標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
以下のボタンをクリックして、お客様の要件をお知らせいただき、カスタマイズされた見積もりを入手してください。
見積もりを依頼する
