ハイブリッドステッピングモーター
Created with Pixso.

1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード

1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード

ブランド名: Casun
モデル番号: 42SHD4077-24BH
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
義理の天使:
1.8°
保持トルク:
192mN.m
流動:
0.24A
モーターの長さ:
34mm
シャフト:
製粉の平らなシャフト24mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

1.8程度NEMA 17のステッピング モーター

,

高精度 NEMA 17 ステップモーター

製品の説明

1.8度 NEMA17 ステップモーター DC 24V 高精度 4リード

42mmのステップモーターは,高コストと複雑性要求のアプリケーションで利点があります.

ステップモーターの制御は比較的単純で,通常回転ステップ数と速度を制御するためにパルス信号のみが必要です.



特徴:

  • 双極型または単極型が利用可能

  • 高技術機器と電子産業機器の"複数の国際認証"の供給

  • トランスミッション・ソリューションに焦点を当てた

  • 専門研究開発製造

  • パーソナライズされたサービス

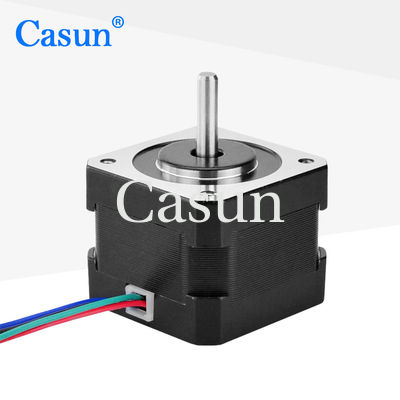

外見

1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード 0

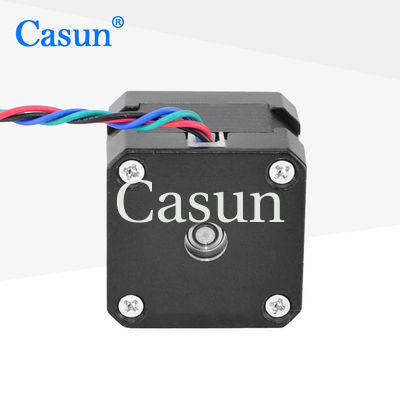

サイズ

1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード 1





4エンジン仕様

義理の天使

1.8°

フレームサイズ

42mm

段階数

2 段階

定位電流

0.24A

保持トルク

192mN.m

抵抗力

50オーム

誘導力

55mH

ローターの慣性

38g-cm2

モーターの重量

0.2kg

リード数

4

接続

双極性

操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル

モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

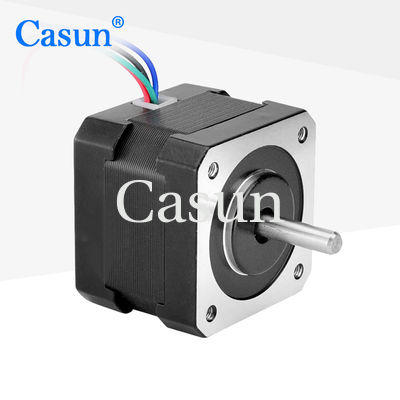

1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード 2 1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード 3 1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード 4 1.8 度 NEMA 17 ステップモーター DC 24V 高精度 4 リード 5
