| ブランド名: | Casun |
| モデル番号: | 57SHD0410-21Q |
| MOQ: | 1個 |
| 価格: | $19.9-$39.99 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

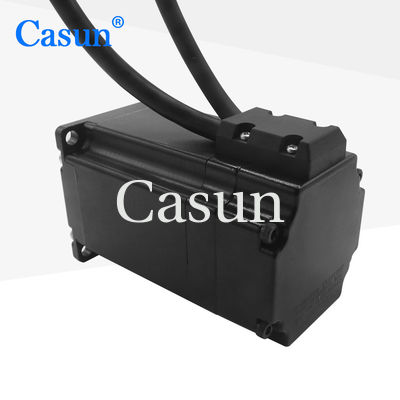

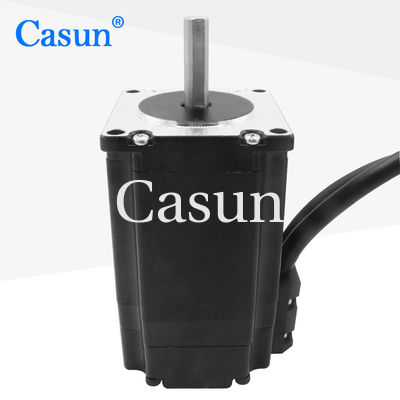

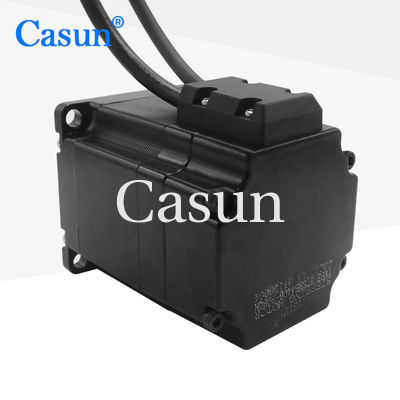

NEMA 24 4N.m クローズドループ 1000PPR ステッピングモーターキット（磁気エンコーダー付き）レーザーマシン用。クローズドループステッピングモーターシステムは、フィードバックを利用して正確な位置決めを保証します。このシステムには磁気エンコーダーが含まれており、モーターコントローラーに位置フィードバックを提供し、モーターの位置をリアルタイムで監視および調整して、エラーを最小限に抑え、全体的な精度を向上させます。
1000PPR（1回転あたりのパルス数）仕様は、磁気エンコーダーの解像度を示しており、モーターシャフトの完全な1回転ごとに1000パルスを生成します。この高解像度により、レーザーマシンやその他の正確な動きを必要とするアプリケーションで、精密な制御と位置決めが可能になります。
| ステッピング角 | 1.8° |
| フレームサイズ | 60mm |
| 相数 | 2相 |
| 定格電流 | 3A |
| 保持トルク | 4N.m |
| 抵抗 | 1.5Ω |
| インダクタンス | 15 mH |
| ローター慣性 | 260 g-cm² |
| モーター重量 | 1.4 kg |
| リード線数 | 4 |
| 接続 | バイポーラ |
| 最高温度 | 80℃（最大） |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 500 VDCで100MΩ |
| 耐電圧 | 500 VDCで1分間 |
| モデル | 保持トルク | 定格電流 | 相あたりの抵抗 | 相あたりのインダクタンス | デテントトルク | ローター慣性 | リード線 | モーター長 |
|---|---|---|---|---|---|---|---|---|
| 60SHD4201 | 650 mN.m | 0.6 A | 15 Ω | 20 mH | 50 mN.m | 280 g.cm² | 4本 | 45 mm |
| 60SHD4401 | 1500 mN.m | 2.8 A | 1 Ω | 3.3 mH | 70 mN.m | 450 g.cm² | 4本 | 56 mm |
| 60SHD4601 | 3200 mN.m | 4.2 A | 0.75 Ω | 3.7 mH | 120 mN.m | 580 g.cm² | 4本 | 86 mm |
| 60SHD6602 | 2500 mN.m | 3 A | 1.55 Ω | 3.7 mH | 120 mN.m | 580 g.cm² | 4本 | - |
標準モーターでニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
ご要望をお知らせいただくには、以下の「見積もりを依頼する」ボタンをクリックしてください。
