| 起源の場所 | 中国 |
| ブランド名 | Casun |
| 証明 | CE,ROSH,ISO |
| モデル番号 | 57SHD4425-46G |

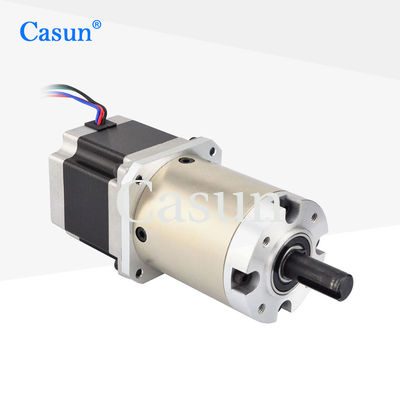

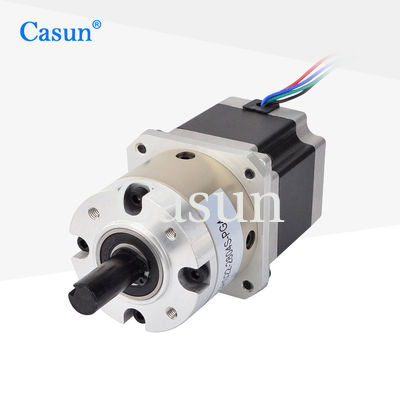

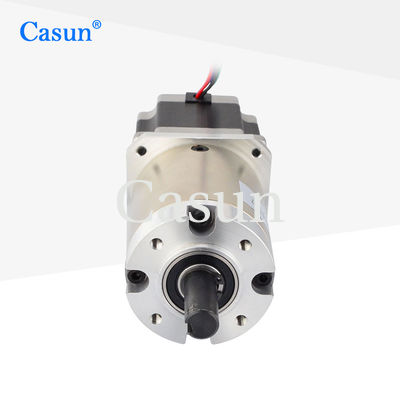

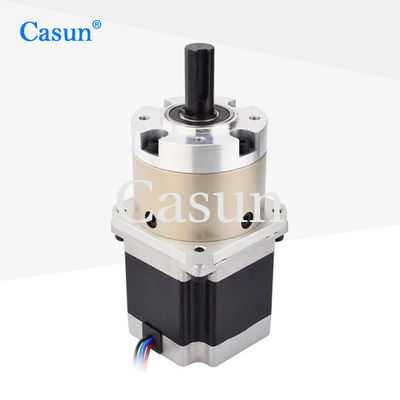

23HS22-280 NEMA 23 機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用機械用
NEMA 23減速モーターは減速メカニズムによって速度を減らし,トルクを増やします.低速でより大きなトルクを出力できるもので,高いトルクが必要な状況に適しています..
機械機器,自動生産ライン,3Dプリンターなどの分野で広く使用されています.
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
57mm |
|
段階数
|
2 段階 |
|
定位電流
|
2.8 A |
|
保持トルク
|
1250mN.m |
|
抵抗力
|
0.9 ハム |
|
誘導力
|
2.5mH |
|
ローターの慣性
|
260g/cm2 |
|
モーターの重量
|
1.1kg |
|
ギア減速比
|
46.66:1 |
|
接続
|
双極性 |
モーター
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
ギアボックス
収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤250N
最大軸負荷:≤100N
シャフトの半径 (フラングの近く):≤0.08m
軸の振動:≤0.4mm
負荷なしでの逆反応:≤2.5°
| モーターの長さ | ギアボックス長さ | レイオ | 効率性 | ||
| 41mm 54mm 76mm 83mm 100mm |
48mm | 3.6 | 90% | ||
| 4.25 | |||||
| 60mm | 12.96 | 80% | |||
| 15.3 | |||||
| 18.1 | |||||
| 72mm | 46.66 | 70% | |||
| 55.08 | |||||
| 65.025 | |||||
| 76.77 | |||||
