近いループ ステッピング モーター
Created with Pixso.

2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター

2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター

ブランド名: Casun
モデル番号: 57SHD0410-21Q
MOQ: 1pc
価格: $19.9-$39.99
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
義理の天使:
1.8°
保持トルク:
1N.M
流動:
2A
モーターの長さ:
54mm
シャフト:
長さ21mm
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

2A ネマ23ステップモーター

,

閉ループネマ23ステップモーター

製品の説明

NEMA 23 1N.m 閉ループ 1024PPR ステップモーターキット 磁気エンコーダー付き CNC マシン

NEMA23: NEMA23規格は,モーターのサイズと設置仕様を定義する.NEMA23の指定は,モーターの物理的な寸法を示します.NEMA 23 モーターマウントと互換性を可能にする.

1N.m トーク:モーターは,その回転力を表す最大トークを1N.m生成することができる.このトーク評価は,CNCアプリケーションで負荷を駆動し,抵抗を克服するモーターの能力を決定します.

閉ループ制御: 閉ループ制御システムはステップモーターキットに組み込まれています.モーターの位置を継続的に監視し,リアルタイムで調整する磁気エンコーダからのフィードバックを使用この閉ループ制御メカニズムは,位置誤りや見落としたステップを修正し,正確かつ信頼性の高い位置付けを保証します.

1024PPR磁気エンコーダー:磁気エンコーダは,1回転あたり1024パルスを生成することで高解像度のフィードバックを提供します.精密な位置制御を可能にし,モーターの実際の位置を正確に追跡することができます.

NEMA 23 1N.m 閉ループステップモーターキットは,磁気エンコーダーと1024 PPR 解像度で,正確で繰り返す位置付けを必要とする CNC 機械に適しています.閉ループ制御システム,磁気エンコーダーフィードバックと組み合わせて,動作中に発生するエラーや障害を補償することによって,モーターのパフォーマンスを向上させます.その結果,正確性が向上します.安定性高精度と制御を必要とするCNCアプリケーションに理想的な選択肢です.



特徴:

  • 高トルクと高精度

  • 高技術産業および電子産業機器用

  • 単軸または双軸のバージョンで提供されています

  • 中国に設立されて12年経ちました 800人以上の顧客にサービスを提供しています

  • 専門研究開発製造

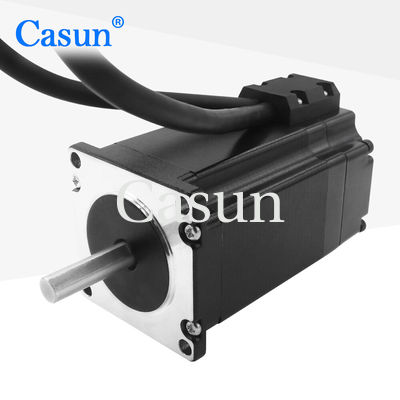

外見

2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 0

サイズ

2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 1

モーター仕様



義理の天使

1.8°

フレームサイズ

86mm

段階数

2 段階

定位電流

2A

保持トルク

1N.m

抵抗力

1.5オム

誘導力

15mH

ローターの慣性

260g/cm2

モーターの重量

3.8kg

リード数

4

接続

双極性

操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線

2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 22A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 3







サブモデル

モデル 経営
トルク
格付け
流動
抵抗力
段階ごとに
誘導力
段階ごとに
抑制する
トルク
ローター
慣性

ワイヤー
モーター
長さ
mN.m A について オー mH mN.m g.cm2 違う 違う mm
60SHD4201 650 0.6 15 20 50 280 4 45
60SHD4401 1500 2.8 1 3.3 70 450 4 56
60SHD4601 3200 4.2 0.75 3.7 120 580 4 86
60SHD6602 2500 3 1.55 3.7 120 580 4



























ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 4 2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 5 2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 6 2A ネマ 23 ステップモーター 暗号化 1024ppr 1000mN.M 閉ループステップモーター 7



" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
