| ブランド名: | Casun |
| モデル番号: | 86SHD4402-30QH |
| MOQ: | 1pc |
| 価格: | $99.9-$199.99 |
| 支払条件: | D/A,T/T,L/C,D/P |
| Supply Ability: | 40000+PCS+月 |

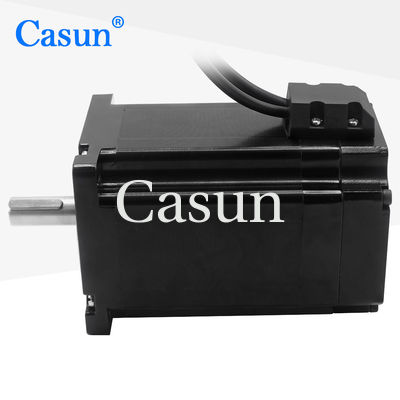

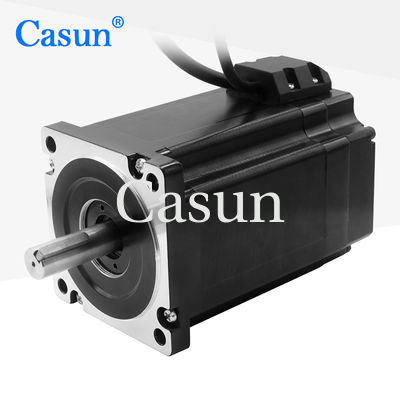

NEMA 34 8.3N.m 4軸 密閉ループステップモーターキット 磁気エンコーダー付き CNCマシン
NEMA 34は,ステップモーターの標準サイズで,マウントフレンズのサイズは3.4インチ (86mm) です. "8.3N.m"の仕様は,モーターの保持トルクを示します.外部の力にさらされたときに位置を維持する能力の測定ですこの場合,モーターは8.3ニュートンメートル保持トルクを持っています.

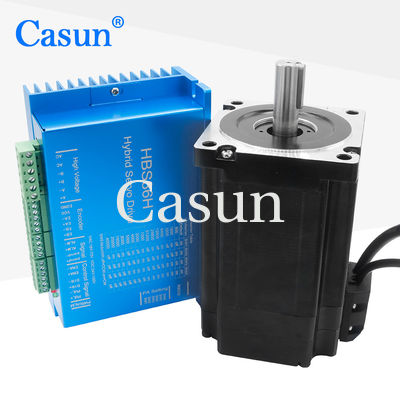

磁気エンコーダー付きの4軸閉ループステップパーモーターキットは,CNC (コンピュータ数値制御) 機械で使用するように設計されています.閉ループステップパーシステムはフィードバックメカニズムを含んでいます.例えばエンコーダー制御システムにフィードバックを与えるため,より正確な位置付けと停止またはステップの損失に対するより高い抵抗を可能にします.オープンループのステップパーシステムと比較して.
磁気エンコーダは,磁石とホール効果センサーを使用してモーターシャフトの位置を検出する位置センサーの一種である.モーターの位置について正確なフィードバックを提供します.制御システムがリアルタイムで調整を行い,正確な動きを保証できるようにする.
全体として,磁気エンコーダー付きのNEMA 34 8.3N.m 4軸閉ループステップモーターキットは,高いトルクと正確な位置付け能力を必要とするCNCマシンに適しています.オープンループのステップパーシステムと比較して,性能と信頼性が向上します精度が不可欠なアプリケーションに最適です 例えばCNCフレーシング,ルーティング,または3Dプリンティングです
特徴:
義理の天使 |
1.8° |
フレームサイズ |
86mm |
段階数 |
2 段階 |
定位電流 |
10A |
保持トルク |
8.3N.m |
抵抗力 |
0.2オム |
誘導力 |
7.5mH |
ローターの慣性 |
4500g-cm2 |
モーターの重量 |
1.6kg |
リード数 |
4 |
接続 |
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
| モデル | 経営 トルク |
格付け 流動 |
抵抗力 段階ごとに |
誘導力 段階ごとに |
抑制する トルク |
ローター 慣性 |
鉛 ワイヤー |
モーター 長さ |
| mN.m | A について | オー | mH | mN.m | g.cm2 | 違う 違う | mm | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
