近いループ ステッピング モーター
Created with Pixso.

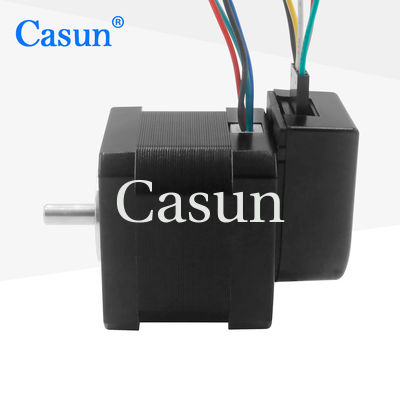

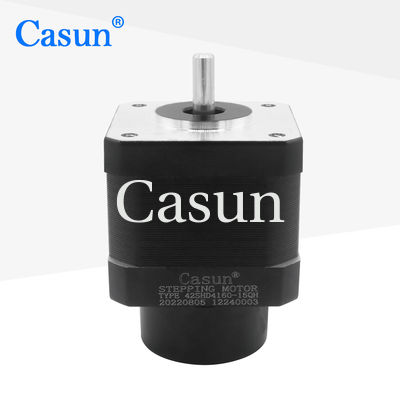

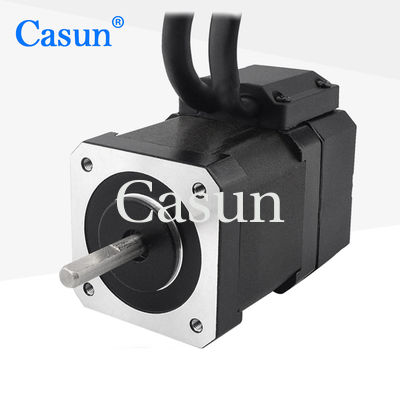

ネマ 17 エンコーダー ステップモーター 42x40mm 500mN.M 200ppr ステップモーター 3Dプリンター用

ネマ 17 エンコーダー ステップモーター 42x40mm 500mN.M 200ppr ステップモーター 3Dプリンター用

ブランド名: Casun
モデル番号: 42SHD0217-24Q
MOQ: 1pc
価格: $16.54-$24.94
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
ブラック
現在/段階:
1.5AMP
保持トルク:
500mN.m
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

ネマ 17 エンコーダー ステップモーター

,

500mN.M エンコーダーステップモーター

製品の説明

エンコーダーステップモーター nema 17 42x40mm 500mN.m 3Dプリンター用 200ppr ステップモーター



Nema17 閉ループステップモーター 500mN.m 1.5Amp エンコード付き

NEMA 17 42x40mm ステップモーター 500mN.m トークと 200ppr (一回転あたりパルス) は,ロボット工学,3Dプリンター,CNC機械自動化システムについて説明します

  1. NEMA 17: これは,国家電気製造者協会 (NEMA) によって定義されたモーターの標準サイズ仕様を指します.物理的な寸法とモーターのマウントパターンを示します..

  2. 42x40mm:モーターの寸法,モーターボディの直径 (42mm) と長さ (40mm) を指定する.

  3. 500mN.mトーク:トークはモーターの回転力の測定値である.この場合,モーターは最大500千万トンメートル (mN.m) のトークを生成することができる.このトーク評価は,負荷を駆動し,抵抗を克服するモーターの能力を決定.

  4. 200ppr: PPRは,回転毎のパルスを表す. これは,電気が1回転を完了するために受け取る電磁パルスの数を示します.モーターは,完全な360度の回転を完了するために200パルスを必要とします.

特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

サイズ

ネマ 17 エンコーダー ステップモーター 42x40mm 500mN.M 200ppr ステップモーター 3Dプリンター用 0







モーター仕様



義理の天使



1.8°

フレームサイズ



42mm

段階数



2 段階

定位電流



1.5Amp

保持トルク



500mN.m

抵抗力



3.2 ハム

誘導力



2.7mH

ローターの慣性



12g-cm2

モーターの重量



0.23kg

エンコーダー パルス



200PPR

接続



双極性



操作仕様



モーター



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



エンコーダー







電圧: 5v

ア + ア - B + B - Z + Z -













トルク曲線









サブモデル

モデル 保持トルク ステップアングル 長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A

ダウンロード



標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

ネマ 17 エンコーダー ステップモーター 42x40mm 500mN.M 200ppr ステップモーター 3Dプリンター用 1 ネマ 17 エンコーダー ステップモーター 42x40mm 500mN.M 200ppr ステップモーター 3Dプリンター用 2 ネマ 17 エンコーダー ステップモーター 42x40mm 500mN.M 200ppr ステップモーター 3Dプリンター用 3 ネマ 17 エンコーダー ステップモーター 42x40mm 500mN.M 200ppr ステップモーター 3Dプリンター用 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
