起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROHS,ISO |
モデル番号 | 42SHD0089-24BH |

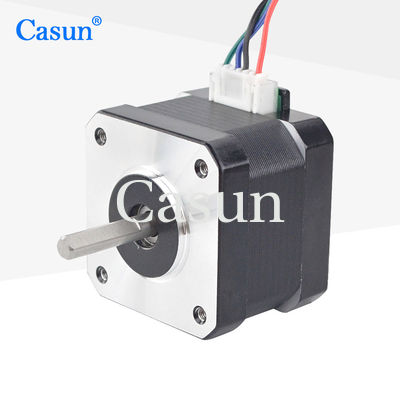

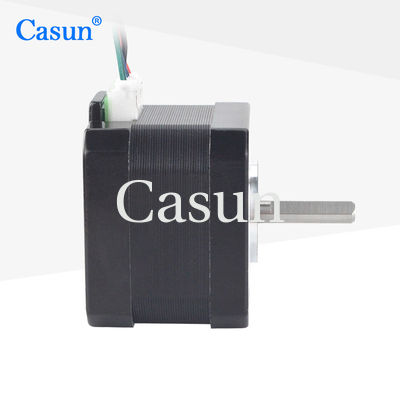

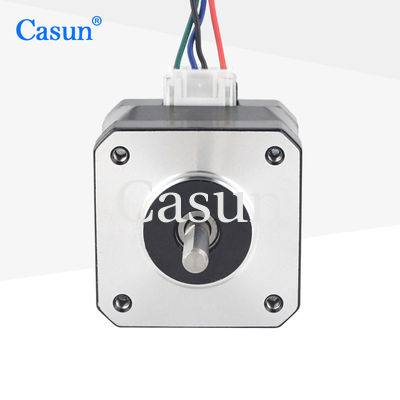

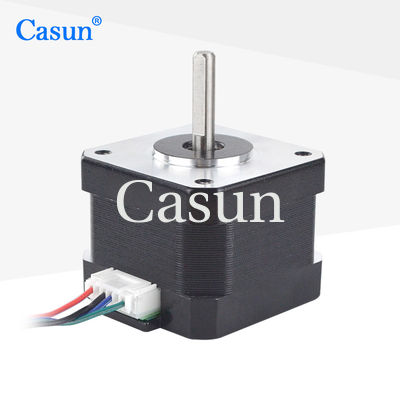

42x42x34mm NEMA 17 D軸 DC 12Vステップモーター 0.3N.M XYZ軸用
42mmのステップモーターは,シンプルな構造と安定した信頼性を持つ2相と4ワイヤの設計を採用しています.
産業自動化機器などの長期にわたる安定した動作を必要とする状況における利点
特徴:
義理の天使 |
1.8° |
フレームサイズ |
42mm |
段階数 |
2 段階 |
定位電流 |
0.6 A |
保持トルク |
300mN.m |
抵抗力 |
12オーム |
誘導力 |
15mH |
ローターの慣性 |
38g-cm2 |
モーターの重量 |
0.2kg |
リード数 |
4 |
接続 |
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
モデル | 保持トルク | ステップアングル | モーターの長さ | シャフトの種類 | 定位電流 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
