| ブランド名: | Casun |
| モデル番号: | 57SHD4406-20BQH |
| MOQ: | 10個 |
| 価格: | US $16.00 - 9.00/ Piece |
| 支払条件: | L/C、D/A、D/P、T/T |
| 供給能力: | 月あたり100000個 |

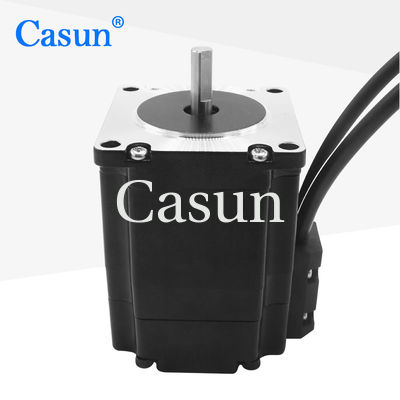

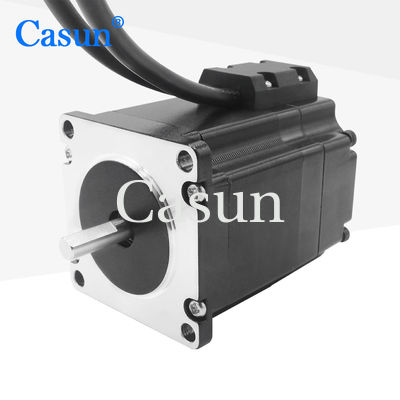

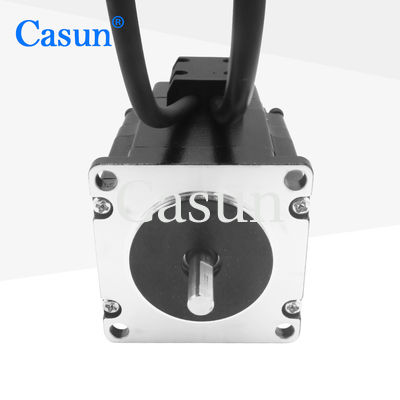

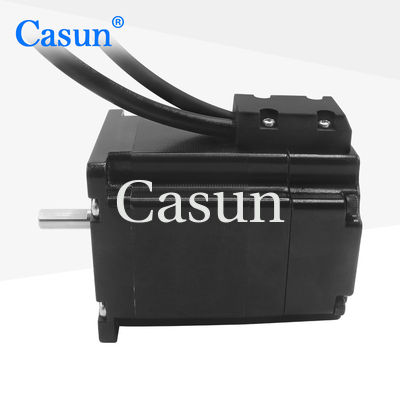

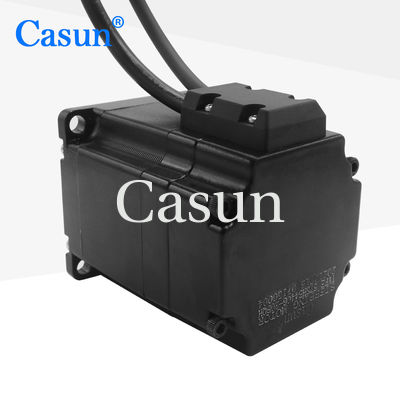

NEMA 23 クローズドループステッピングモーター、57×57×54mm、1.8度ステップ角、2相、1.2N.m保持トルク。この高品質な57×54mm クローズドループ NEMA 23 ステッピングモーターは、CNCキットおよびDCモーター用途に特化して設計されています。
57mm クローズドループステッピングモーターは、ステッピングモーターの特性を組み合わせ、精密な位置決め制御を可能にし、高精度な位置決めを必要とするアプリケーションに適しています。
| 仕様 | 値 |
|---|---|
| ステップ角 | 1.8° |
| フレームサイズ | 57 mm |
| 相数 | 2相 |
| 定格電流 | 3 A |
| 保持トルク | 1.2 N.m |
| 抵抗 | 0.9 オーム |
| インダクタンス | 4.5 mH |
| ローター慣性 | 260 g-cm² |
| モーター重量 | 0.8 kg |
| シャフト | 20 mm |
| 接続 | バイポーラ |
| パラメータ | 仕様 |
|---|---|
| ステップ角 | 1.8° |
| 最高温度 | 80℃ 以下 |
| 周囲温度 | -20℃ ～ 50℃ |
| 保管温度 | -20℃ ～ 100℃ |
| 湿度範囲 | 85% 以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100M オーム (500 VDC) |
| 耐電圧 | 500 VDC 1分間 |
| パラメータ | 仕様 |
|---|---|
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重 (フランジから12mm) | ≤80N |
| 最大軸方向荷重 | ≤30N |
| シャフトのラジアル遊び (フランジ付近) | ≤0.06mm |
| シャフトの軸方向遊び | ≤0.3mm |
| 無負荷バックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 減速比 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 5.18 | 35 mm | |
| 48 mm | 13.76 | 80% | |
| 60 mm | 19.2 | 26.8 | |
| 42.7 mm | 51 | 70% | 71 |
| 99.5 | 139 |
標準モーターがお客様のニーズを満たせない場合、お客様の要件に合わせてモーターをカスタマイズできます。
カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
以下のボタンをクリックして、お客様の要件をお知らせいただき、カスタマイズされた見積もりを入手してください。
見積もりを入手
