商品の詳細

家製品

100mmボディネマ 23ステップモーター 3.3N.M 機械機械用キット DCモーター

ブランド名:	Casun
モデル番号:	57SHD4934-20B
MOQ:	10個
価格:	US $19.00 - 10.00/ Piece
支払条件:	L/C、D/A、D/P、T/T
供給能力:	月あたり100000個

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE, ISO, ROHS

軸:

8mm

トルク:

3.3N.m

現在:

電圧:

8.3V

体:

100mm

応用:

CNCマシン

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

パッケージの詳細:

カートン:36x29x14cm

供給の能力:

月あたり100000個

ハイライト:

100mm ボディネマ23 ステップモーター

3.3N.M ネマ23 ステップモーター

製品の説明

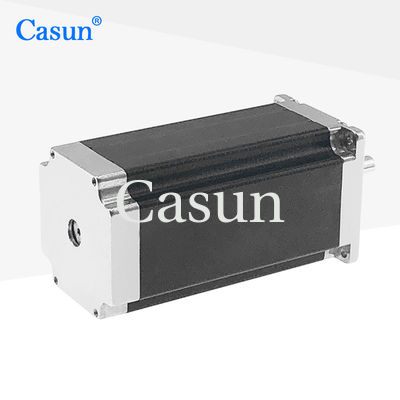

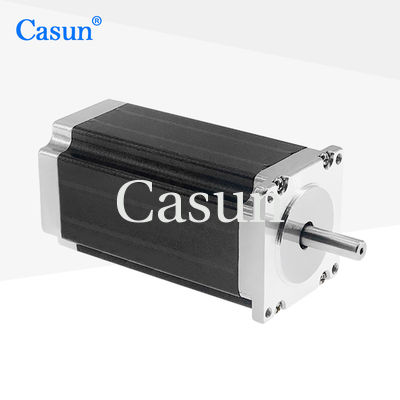

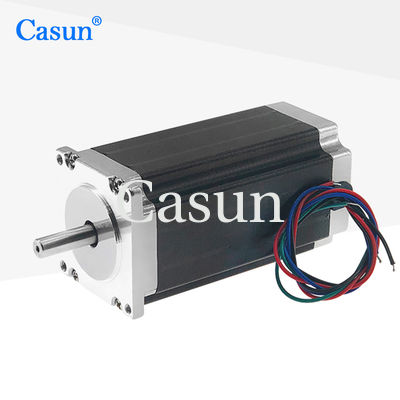

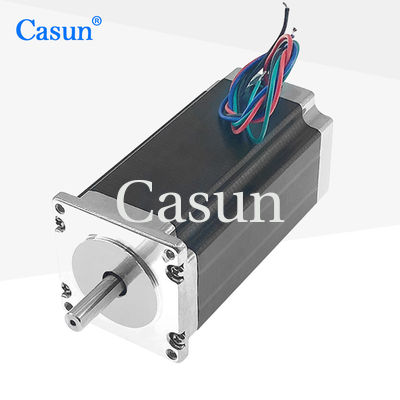

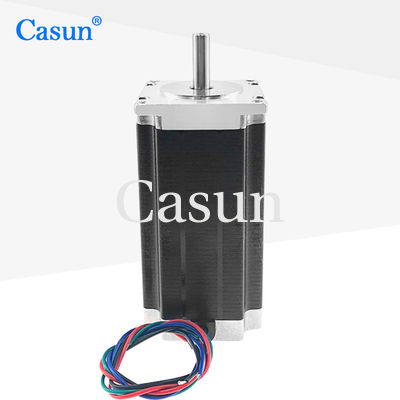

100mmボディ Nema 23 ステッピングモーター 3.3N.M CNCキット用 DCモーター

Nema 23 ステッピングモーター、57×57×100mm 1.8度 2相、3.3N.m 保有トルク。高品質サプライヤー Nema 23 ステッピングモーター 3.3N.M CNCキット用 DCモーター。

57mm減速ステッピングモーターは、ステッピングモーターと減速機の特性を組み合わせ、精密な位置決め制御を可能にし、高精度な位置決めを必要とするアプリケーションに適しています。オープンループ制御は位置フィードバックの必要性を排除し、それによって消費電力を削減します。

特徴

バイポーラまたはユニポーラバージョンが利用可能です
カスタムサービスを提供し、受託製造を受け付けています。ディーラー募集中！
シングルシャフトまたはダブルシャフトバージョンが利用可能です
プロフェッショナルな駆動ソリューションスペシャリスト
ご要望に応じたカスタマイズ

寸法

モーター仕様

ステップ角	1.8°
フレームサイズ	57 mm
相数	2相
定格電流	3 A
保有トルク	3.3 N.m
抵抗	2.8 Ω
インダクタンス	11 mH
ローター慣性	650 g・cm²
モーター重量	1.3 kg
シャフト	20 mm
接続	バイポーラ

動作仕様

モーター

ステップ角	1.8°
最高温度	80℃以下
周囲温度	-20℃～50℃
保管温度	-20℃～100℃
湿度範囲	85%以下、結露なきこと
マグネットワイヤー絶縁	クラスB 130℃
絶縁抵抗	100M Ω (500 VDC)
耐電圧	500 VDC 1分間

ギアボックス

ハウジング材質	金属
出力部ベアリング	ボールベアリング
最大ラジアル荷重（フランジから12mm）	≦80N
最大軸方向荷重	≦30N
シャフトのラジアルプレイ（フランジ付近）	≦0.06mm
シャフトの軸方向プレイ	≦0.3mm
無負荷バックラッシ	1.5°

サブモデル

モーター長	ギアボックス長	減速比	効率
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	26.8	42.7	70%
42.7 mm	51	71	70%
	99.5	139	70%

カスタマイズオプション

標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。

カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

オプション

ご要望をお聞かせいただくために、以下の「見積もり依頼」ボタンをクリックしてください。

見積もり依頼
