| ブランド名: | Casun |
| モデル番号: | 42SHD4419-5G |
| MOQ: | 5個 |
| 価格: | $16.00-$22.00 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

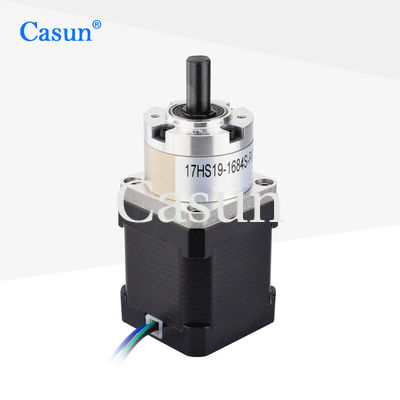

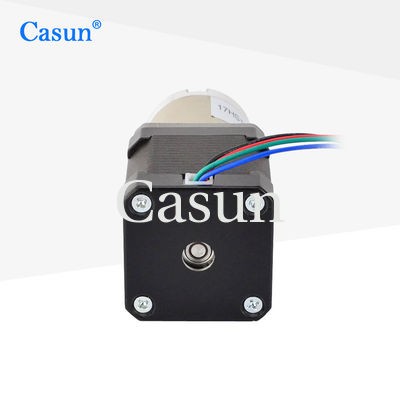

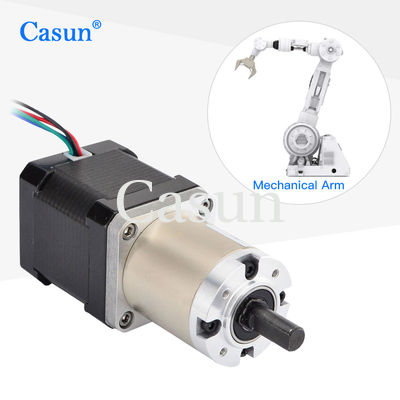

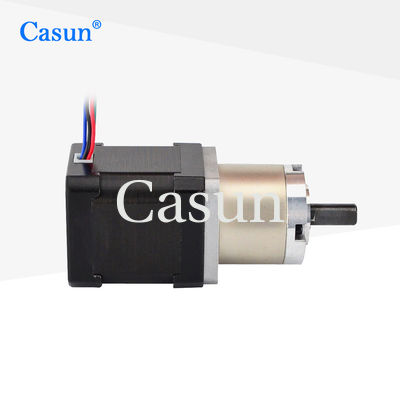

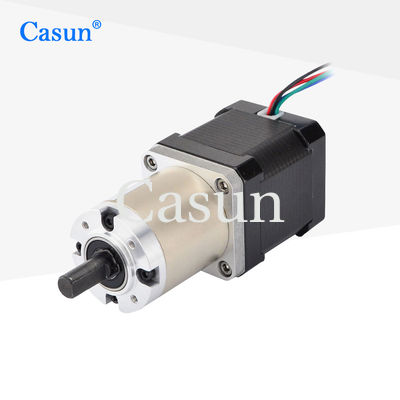

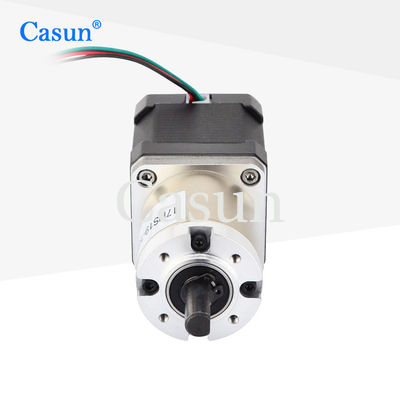

Nema 17 ギア減速ステッピングモーター、42x42x48mm 1.8度 2相、440 mN.m 保有トルク
42mm減速ステッピングモーターは、ステッピングモーターと減速機の特性を組み合わせ、精密な位置決め制御を可能にし、高精度な位置決めを必要とするアプリケーションに適しています。オープンループ制御は位置フィードバックの必要性を排除し、それによって消費電力を削減します。
| ステップ角 | 1.8° |
| フレームサイズ | 42 mm |
| 相数 | 2相 |
| 定格電流 | 1.68 A |
| 保有トルク | 440 mN.m |
| 抵抗 | 1.65 Ω |
| インダクタンス | 2.8 mH |
| ローター慣性 | 38 g-cm² |
| モーター重量 | 0.5 kg |
| ギア減速比 | 5.18:1 |
| 接続 | バイポーラ |
| ステップ角 | 1.8° |
| 最高温度 | 80℃以下 |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤ絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 500 VDCで100MΩ |
| 耐電圧 | 500 VDCで1分間 |
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重（フランジから12mm） | ≤80N |
| 最大軸方向荷重 | ≤30N |
| シャフトのラジアルプレイ（フランジ付近） | ≤0.06mm |
| シャフトの軸方向プレイ | ≤0.3mm |
| 無負荷時のバックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 比率 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 5.18 | 35 mm | |
| 48 mm | 13.76 | ||
| 60 mm | 19.2 | ||
| 26.8 mm | 42.7 mm | 51 | 70% |
| 42.7 mm | 71 | ||
| 99.5 | |||
| 139 |
標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。
カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件付きリード線、コネクタなどが含まれますが、これらに限定されません。
カスタムサービスを提供しており、販売店様からの受託製造を歓迎いたします。
