起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROSH,ISO |
モデル番号 | 42SHB0801-20B |

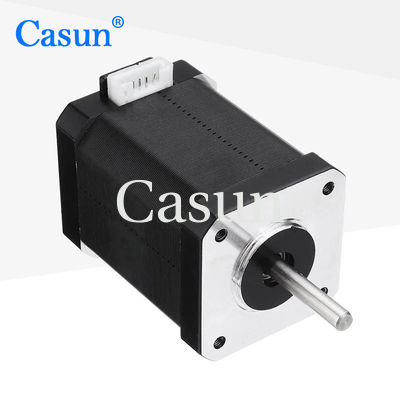

ハイブリッドステップモーター NEMA17 0.9 度 600mN.M ステップモーター 1.5A 自動化機器用
カスン ステップモーター 600mN.m 5.45V DC Nema 17ハイブリッド ステップモーター 42x42x60mm 工場価格
度: "0.9度"は,ステップモーターのステップアングルを指します.コマンドを受信するときにモーターが取るステップ毎の角増幅を示します.
段階: "2 段階"とは,モーターが回転するように特定の順序で電力を供給される,また相として知られる,2 つの独立した巻き込みを持つことを意味します.
電圧"5.45V DC"はステップモーターの動作のための推奨または名値電圧を表します.これは最適な性能のためにモーターに適用されるべき電圧です.
サイズ: "424260mm"は,モーターの物理的な寸法を示します.NEMA 17規格では,フレンズのサイズが42mm × 42mm 指定されています.しかし,60mmの高さの寸法は,この特定のモーターは,標準NEMA 17サイズよりも少し長いかもしれないことを示唆しています.
保持トルク: "600mN.m"は,モーターの保持トルクを表します. 保持トルクとは,外部力がないとき,モーターが位置を維持するために生成できるトルク量です.このケースでは600 ミリニュートンメートルです
特徴:
義理の天使 |
0.9° |
フレームサイズ |
42mm |
段階数 |
2 段階 |
定位電流 |
1.5A |
保持トルク |
600 mN.m |
抵抗力 |
1.8オーム |
誘導力 |
4.5mH |
ローターの慣性 |
72g/cm2 |
モーターの重量 |
0.46kg |
リード数 |
4 |
接続 |
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
モデル | 保持トルク | ステップアングル | モーターの長さ | シャフトの種類 | 定位電流 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
