鉛ねじステッピング モーター
Created with Pixso.

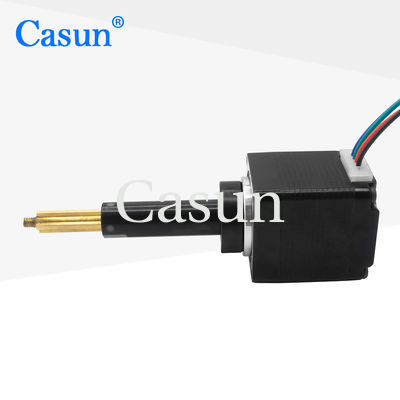

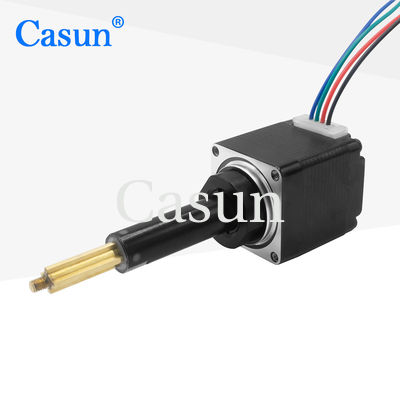

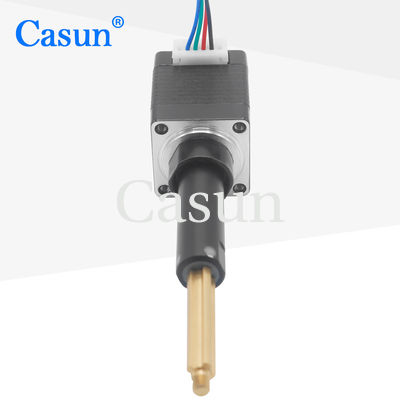

ブラック マイクロ線形ステップモーター ネマ8 線形アクチュエーター リードストローク 27.05mm 美容機器用

ブラック マイクロ線形ステップモーター ネマ8 線形アクチュエーター リードストローク 27.05mm 美容機器用

ブランド名: Casun
モデル番号: B20SHD4381-C25L
MOQ: 1pc
価格: $22.94 - 32.94
支払条件: D/A,T/T,L/C,D/P
Supply Ability: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
ブラック
流動:
0.6Amp
保持トルク:
0.5ナット600pps
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

ネマ8 線形ステップモーター

,

27.05mmストローク線形ステップモーター

製品の説明

マイクロ線形モーター ネマ8線形アクチュエータ リードストローク 27.05mm ステップモーター ビューティマシン

リードスクリューを搭載したマイクロステップモーターは,直線アクチュエータを作成するためにしばしば使用されます.リードスクリューメカニズムを通してステップモーターの回転運動を線形運動に変換することによって,正確で制御された線形運動を提供します.

1負荷容量:負荷容量は25Nで,線形アクチュエータは最大25ニュートンの力を処理することができる.これは,その性能を損なうことなく,アクチュエータが効果的に移動または保持することができます重量または力の量を示しますアクチュエータが対応できるようにする. 動作装置は,すべての動作を制御します.


2速さ (200pps): 200ppsの速度は,ステップモーターが回転できる最大パルス速度を示します.各パルスにはステップが対応し,速度は秒あたりステップで測定されます.実行器の実際の線形速度は,リードスクリューピッチとシステムの特定の構成に依存します.


3. NEMA 8 ステップモーター: NEMA 8 指定では,ステップモーターのサイズとマウント寸法が指定されています.NEMA 8モーターはコンパクトで,通常,より大きなNEMAサイズと比較して,より小さなフレームサイズとより低いトルクを持っています.空間が限られているアプリケーションで一般的に使用されます.





特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

サイズ

ブラック マイクロ線形ステップモーター ネマ8 線形アクチュエーター リードストローク 27.05mm 美容機器用 0







モーター仕様



義理の天使



1.8°

フレームサイズ



20mm

段階数



2 段階

定位電流



0.6Amp

保持トルク



0.5kg 600ppsで

抵抗力



11.5オム

誘導力



3.50mH

ローターの慣性



6g-cm2

モーターの重量



0.2kg



25.4mm

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC

シャフトの放射性プレー:0.02 最大 (450g負荷)

シャフトの軸弾:0.08 最大 (450g負荷)

最大放射力:28N (フレンズから20mm)

最大軸力:10N







トルク曲線





サブモデル



モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





身体長さ スクロールの直径 ピッチ スクロールの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20〜1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト
