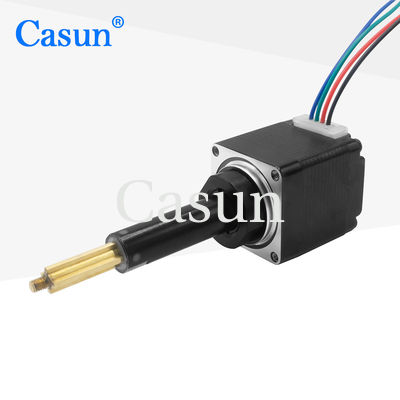

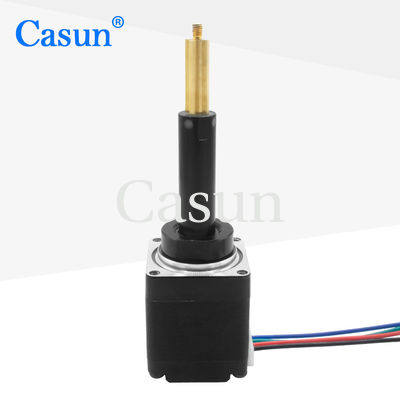

0.24Amp マイクロステップモーターリードスクリュー線形アクチュエータ Tr3.5x4 美容機器用

マイクロステップモーター リードスクリュー線形アクチュエーター Tr3.5x4 美容機器用

リードスクリューを搭載したマイクロステップモーターは,直線アクチュエータを作成するためにしばしば使用されます.リードスクリューメカニズムを通してステップモーターの回転運動を線形運動に変換することによって,正確で制御された線形運動を提供します.

1負荷容量:0. 5kgの負荷容量は,線形アクチュエータが効果的に移動または保持できる最大重量を指します.その性能を損なうことなく,アクチュエータが施すことができる最大力を示しますアクチュエータが処理できるように,特定のアプリケーションの負荷要件を考慮してください.


2速度 (600pps): 600ppsの速度は,ステップモーターが回転できる最大パルス速率を示します.各パルスにはステップが対応し,速度は秒あたりステップで測定されます.実行器の実際の線形速度は,リードスクリューピッチとシステムの特定の構成に依存します.


3. NEMA 8 ステップモーター: NEMA (National Electrical Manufacturers Association) は,ステップモーターの物理的な寸法とマウント要件を定義する標準である.NEMA 8 指定は,モーターのサイズと設置寸法を指定する.NEMA 8モーターはコンパクトで,より大きなNEMAサイズと比較して,通常はフレームサイズが小さく,トルクが低くなります.

特徴:

• 双極型または単極型が利用可能

• ハイブリッドステップパー

• 単軸または双軸のバージョンで提供されています

• CEとRoHS認証

• 要求に応じてカスタマイズ

モーター仕様

操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC

シャフトの放射性プレー:0.02 最大 (450g負荷)

シャフトの軸弾:0.08 最大 (450g負荷)

最大放射力:28N (フレンズから20mm)

最大軸力:10N

トルク曲線

サブモデル

ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます

パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
