ハイブリッドステッピングモーター
Created with Pixso.

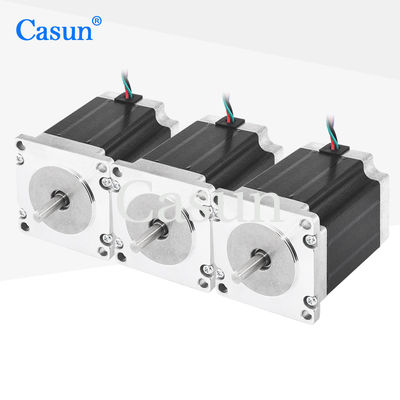

76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター

76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター

ブランド名: Casun
モデル番号: 57SHD4809-20B
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
義理の天使:
1.8°
保持トルク:
2.3N.m
流動:
3.1A
モーターの長さ:
76mm
シャフト:
フレッシング フラットシャフト 20mm 長さ
シャフト直径:
6.35mm
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

76mm NEMA 23ステップモーター

,

電動 NEMA 23 ステップモーター

製品の説明

NEMA 23 認証電源を持つステップモーター 電動DCモーター

高い負荷,高温環境,大きな振動に耐える能力があり,多くの産業および商業用用途に適しています.

ステップモーターは迅速な応答速度があり,短時間で安定した動作を達成することができます.



特徴:

  • 高トルクと高精度

  • 私たちのステップモーターの各モデルは,様々なアプリケーションに適しています

  • 私たちのサービスはカスタマイズ可能で,我々は契約製造を歓迎します

  • ディーラーを追いかける

  • 購入する商品には 10 年間の保証が含まれています





モーター仕様



義理の天使

1.8°

フレームサイズ

57mm

段階数

2 段階

定位電流

3.1 A

保持トルク

2.3 N.m

抵抗力

1.4オーム

誘導力

5.0 mH

ローターの慣性

460g-cm2

モーター重量1

1kg

リード数

4

接続

双極性

外見

76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター 0

サイズ

76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター 1


操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル



モデル 保持トルク ステップアングル 長さ Tシャフトの型 定位電流
57SHD4013-21B 0.6N.m 1.8° 41mm D 軸21mm 1.0A
57SHD4415-21B 1.1N.m 1.8° 54mm D 軸21mm 3.0A
57SHD4816-21B 2.0N.m 1.8° 76mm D 軸21mm 3.0A
57SHD4913-21B 2.5N.m 1.8° 83mm D 軸21mm 3.0A
57SHD4934-20B 3.0N.m 1.8° 100mm D シャフト 20mm 3.0A



ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

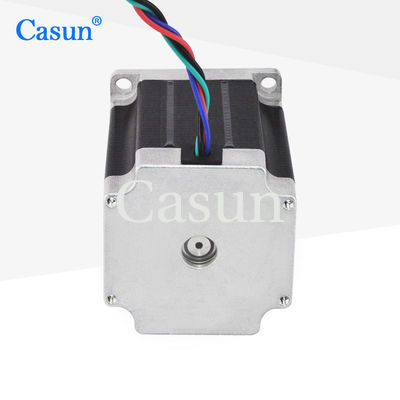

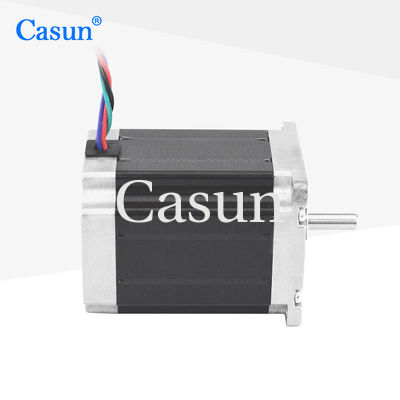

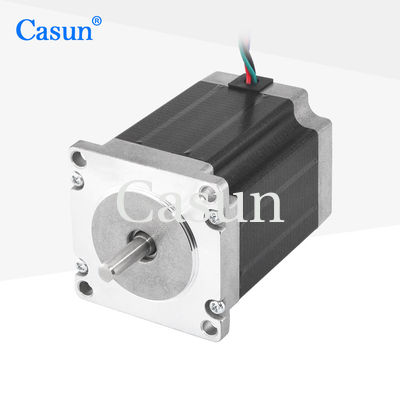

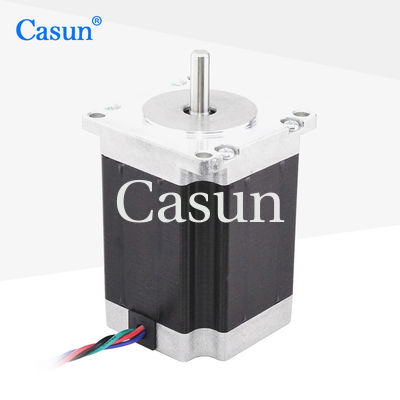

76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター 2 76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター 3 76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター 4 76mm NEMA 23 ステッパーモーター 認証電源 電気 DC モーター 5



" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
