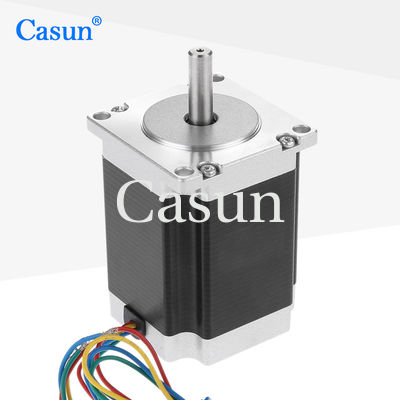

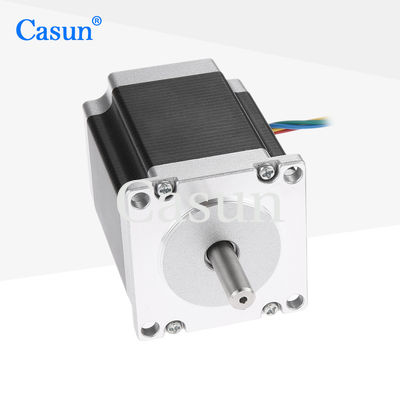

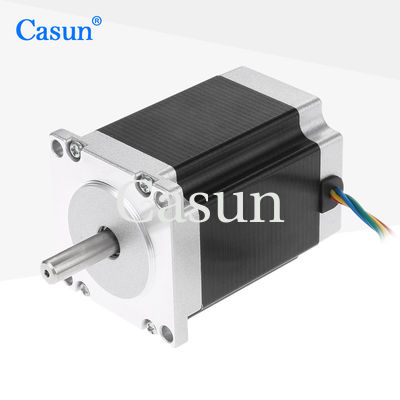

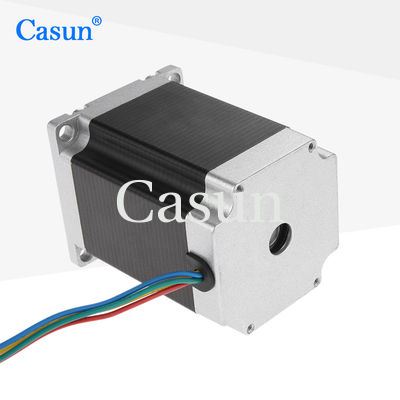

NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン

NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン

ブランド名: Casun
モデル番号: 57SHD4809-24
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
義理の天使:
1.8°
保持トルク:
2.0N.m
流動:
2.8A
モーターの長さ:
76mm
シャフト:
円形シャフト24mmの長さ
シャフト直径:
8mm
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

NEMA 23 ハイブリッドステップモーター

,

ハイブリッドステップモーター 76mm

,

混同ステップモーター CNCマシンのために

製品の説明

ハイブリッドステップモーター NEMA 23 76mmボディ 1.5N.m CNCマシンのために



動きは安定し,信頼性があり,ステップの損失がないため,システムの信頼性と安定性を保証します.

自動化機器,ロボット,CNC加工など,正確な位置制御を必要とするアプリケーションシナリオにおける優れた性能



特徴:

  • 高トルクと高精度

  • 私たちのステップモーターの各モデルは,様々なアプリケーションに適しています

  • 我々は,駆動列車のソリューションの専門家です

  • 我々は,異なる契約製造の 合意に開放されています

  • 最適な解決策を提供するために 48 時間以内に連絡します





モーター仕様



義理の天使

1.8°

フレームサイズ

57mm

段階数

2 段階

定位電流

2.8 A

保持トルク

2 Nm

抵抗力

1.5オーム

誘導力

5.0 mH

ローターの慣性

460g-cm2

モーター重量1

1kg

リード数

4

接続

双極性

外見

NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン 0

サイズ

NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン 1


操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル



モデル 保持トルク ステップアングル 長さ Tシャフトの型 定位電流
57SHD4013-21B 0.6N.m 1.8° 41mm D 軸21mm 1.0A
57SHD4415-21B 1.1N.m 1.8° 54mm D 軸21mm 3.0A
57SHD4816-21B 2.0N.m 1.8° 76mm D 軸21mm 3.0A
57SHD4913-21B 2.5N.m 1.8° 83mm D 軸21mm 3.0A
57SHD4934-20B 3.0N.m 1.8° 100mm D シャフト 20mm 3.0A



ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン 2 NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン 3 NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン 4 NEMA 23 ハイブリッド ステップモーター 76mm ボディ 1.5N.M CNC マシン 5



" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
