球ねじステッピング モーター
Created with Pixso.

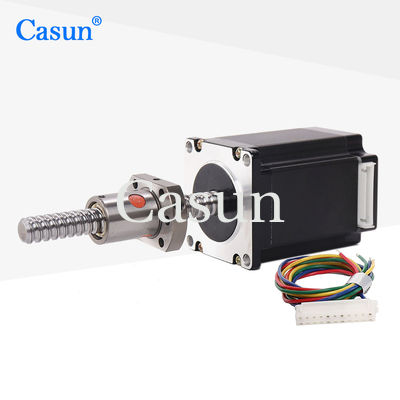

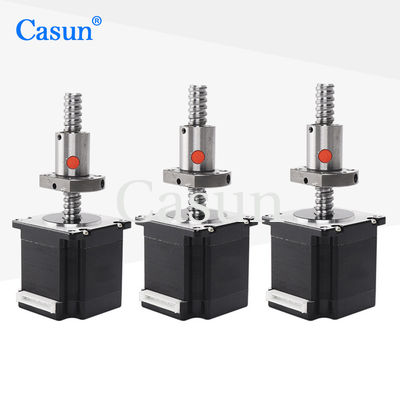

0.5Amp ネマ 11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター

0.5Amp ネマ 11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター

ブランド名: Casun
モデル番号: 28SHD4050-49GP
MOQ: 1pc
価格: $8.98-$12.98
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
ブラック
流動:
0.5Amp
体重:
0.23kg
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

32mN.M ボールスクリューストッドステップモーター

,

0.5Amp ボールスクリューストッドステップモーター

製品の説明

ネマ11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター



ボールスクリューステップモーターは,線形運動のためのボールスクリューメカニズムを組み込んだステップモーターの一種である.精密で制御された線形運動を達成するために,ボールスクリューの線形運動能力とステップモーターの回転運動を組み合わせます.

NEMA 11は,国家電気メーカー協会 (NEMA) によって定義された標準モーターフレームサイズです.NEMA 11規格は,モーターの物理的な寸法と設置配置を指定します.異なる製造者間の交換が可能になります.

特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

サイズ

0.5Amp ネマ 11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター 0







モーター仕様



義理の天使



1.8°

フレームサイズ



28mm

段階数



2 段階

定位電流



0.5Amp

保持トルク



32mN.m

抵抗力



ほら

誘導力



mH

ローターの慣性



g-cm2

モーターの重量



0.26kg

鉛スクリュー



49mm

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC

シャフトの放射性プレー:0.02 最大 (450g負荷)

シャフトの軸弾:0.08 最大 (450g負荷)

最大放射力:28N (フレンズから20mm)

最大軸力:10N







トルク曲線





サブモデル



モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





身体長さ スクロールの直径 ピッチ スクロールの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20〜1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

0.5Amp ネマ 11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター 1 0.5Amp ネマ 11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター 2 0.5Amp ネマ 11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター 3 0.5Amp ネマ 11 ボールスクリューストッドステップモーター 32mN.M 線形ステップモーター 4





" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
