| 起源の場所 | 中国 |
| ブランド名 | Casun |
| 証明 | CE,ROHS,ISO |
| モデル番号 | 42SHD0261-200GTH |

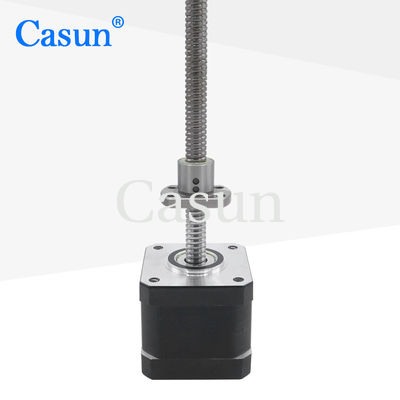

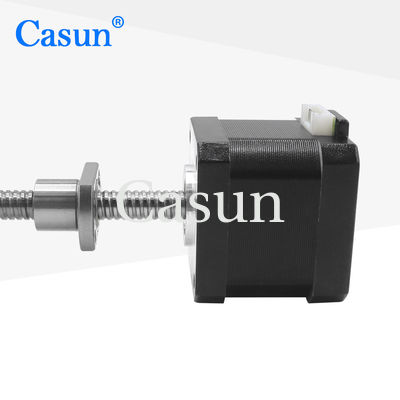

Nema17 ボールスクリュー線形ステップモーター 450mN.M SFK0802 ステップモーター CNC
NEMA 17 ステップモーター 450mNのトーク適度なトルクと精密な線形運動制御を必要とする様々なアプリケーションに適した選択です.
450mN.m のノートメントは,回転力を供給するモーターの能力を示します.このトークレベルは,中程度の負荷に対応することができ,小型CNC機械などのアプリケーションで一般的に使用されます.3Dプリンター自動化機器,および正確な位置付けと制御された線形運動を必要とする他のシステム.
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
42mm |
|
段階数
|
2 段階 |
|
定位電流
|
1.68Amp |
|
保持トルク
|
450mN.m |
|
抵抗力
|
ほら |
|
誘導力
|
mH |
|
ローターの慣性
|
g-cm2 |
|
モーターの重量
|
0.32kg |
|
鉛スクリュー
|
200mm |
|
接続
|
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
シャフトの放射性プレー:0.02 最大 (450g負荷)
シャフトの軸弾:0.08 最大 (450g負荷)
最大放射力:28N (フレンズから20mm)
最大軸力:10N
| モデル | 保持トルク | ステップアングル | モーターの長さ | シャフトの種類 | 定位電流 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
| 身体長さ | スクロールの直径 | ピッチ | スクロールの長さ | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20〜1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
