NEMA 17 ボールスクリューステップモーター 320mN.M 自動化のための線形ステップモーター

ブランド名:	Casun
モデル番号:	42SHD00101-45GTH
MOQ:	1個
価格:	$29.98-$34.98
支払条件:	D/A、T/T、L/C、D/P
供給能力:	40000+PCS+月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE,ROHS,ISO

色:

黒

現在:

1.68Amp

重さ:

0.25KG

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

パッケージの詳細:

カートン:38x29xc14m

供給の能力:

40000+PCS+月

ハイライト:

NEMA 17の球ねじステッピングモーター

ボールスクリューステップモーター 320mN.M

製品の説明

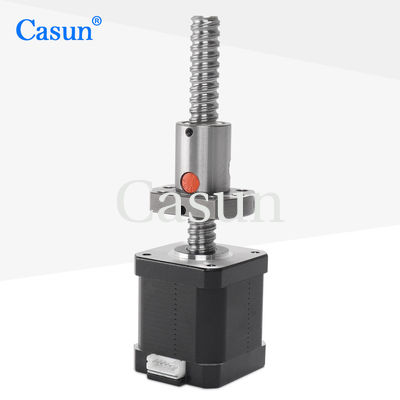

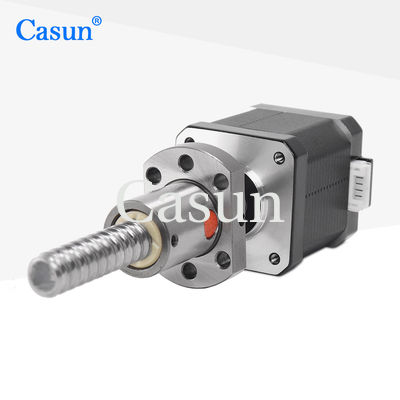

NEMA 17 ボールねじステッピングモーター 320mN.M リニアステッピングモーターオートメーション用

NEMA17 ボールねじステッピングモーター 320mN.M リニアステッピングモーターオートメーション用。ボールねじ機構は、ねじ軸と、ねじとナットの間を転がるボールベアリングを備えたナットで構成されています。ねじが回転すると、ナットがねじに沿って移動し、直線運動が得られます。

特徴

バイポーラまたはユニポーラバージョンが利用可能
ハイブリッドステッピング構造
シングルまたはダブルシャフトバージョンが利用可能
CEおよびRoHS認証済み
ご要望に応じてカスタマイズ

寸法

モーター仕様

ステッピング角	1.8°
フレームサイズ	42mm
相数	2相
定格電流	1.68A
保持トルク	320mN.m
抵抗	1.50Ω
インダクタンス	2.5mH
ローター慣性	38g-cm²
モーター重量	0.2kg
リードねじ	45mm
接続	バイポーラ

動作仕様

ステッピング角: 1.8°
最高温度: 最高80°C
周囲温度: -20°C～50°C
保管温度: -20°C～100°C
湿度範囲: 85%以下、結露なきこと
マグネットワイヤ絶縁: クラスB 130℃
絶縁抵抗: 500 VDCで100MΩ
耐電圧: 500 VDCで1分間
シャフトラジアルプレイ: 0.02最大 (450g負荷)
シャフトアキシャルプレイ: 0.08最大 (450g負荷)
最大ラジアルフォース: 28N (フランジから20mm)
最大アキシャルフォース: 10N

サブモデル

モデル	保持トルク	ステッピング角	モーター長	シャフトタイプ	定格電流
42SHD4950	0.13N.m	1.8°	20mm	Dシャフト-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Dシャフト-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Dシャフト-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Dシャフト-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Dシャフト-24mm	2.1A

カスタムモーターソリューション

標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

カスタマイズオプション

見積もりを取得
